563301_ transmodulátor DVB-S2 / DVB-T, CI, T0X

Popis produktu

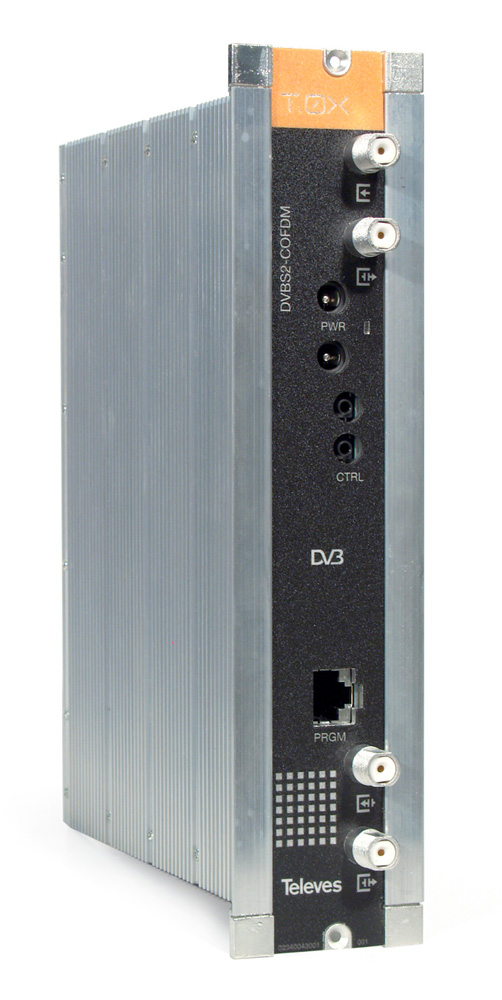

Transmodulátor ref. 5633 je součástí modulového systému TELEVES T0X. Slouží k převodu satelitních programů standardů DVB-S nebo DVB-S2 do výstupního DVB-T kanálu v TV pásmu 47 až 862 MHz. Je vybaven CI rozhraním pro zpracování kódovaných programů. Programování se provádí místně pomocí systémového programátoru PCT ref. 7234 nebo vzdáleně (přes LAN) s využitím řídícího modulu ref. 5559 a softwaru TSuite. Napájení je realizováno zdrojem +24 (ref. 5629). Montáž na DIN lištu (ref. 5071) na zeď nebo na rám do 19" skříně (ref. 5301). Kompatibilita s ostatními prvky hlavní stanice TELEVES T0X.

Technické parametry

příjem: DVB-S (QPSK), DVB-S2 (8PSK)
pokročilá editace transportního toku: ne/no
počet podporovaných kódovaných programů: zavisí na CAM modulu/depends on CAM module
---------------------------------------- QPSK/8PSK VSTUP -------------: -----------------
kmitočtový rozsah: 950 - 2150 MHz
vstupní úroveň pro DVB-S: -60 ... -25 dBm
vstupní úroveň pro DVB-S2: -60 ... -25 dBm
útlum vstupní smyčky: 1,5 dB
rozsah AFC: ± 5 MHz
symbol rate pro DVB-S: 10 ... 30 MS/s
symbol rate pro DVB-S2: 10 ... 30 MS/s
--------------------------------------- COFDM VÝSTUP -----------------: ------------------
konstelace: QPSK, 16QAM, 64QAM
code rate: 1/2, 2/3, 3/4, 5/6, 7/8
ochranný interval: 1/4, 1/8, 1/16, 1/32
výstupní kanál v pásmu: 47 - 862 MHz
ladící krok: 166 kHz
šířka pásma: 7 MHz, 8 MHz
nastavitelná výstupní úroveň: 80±5 dBµV
nastavitelný útlum: 15 dB
útlum výstupní smyčky: 1,5 dB
tlumení odrazu na výstupu: >12 dB typ.
------------------------------------------ OBECNÉ ---------------------: -----------------
napájení: + 24V DC (ze zdroje 5629/from a power supply unit ref. 5629)
CAM vstup: slot (EN 50221)
spotřeba: 300 mA
stupeň krytí: IP 20
rozměr: 220 x 170 x 50 mm
hmotnost: 1 kg
