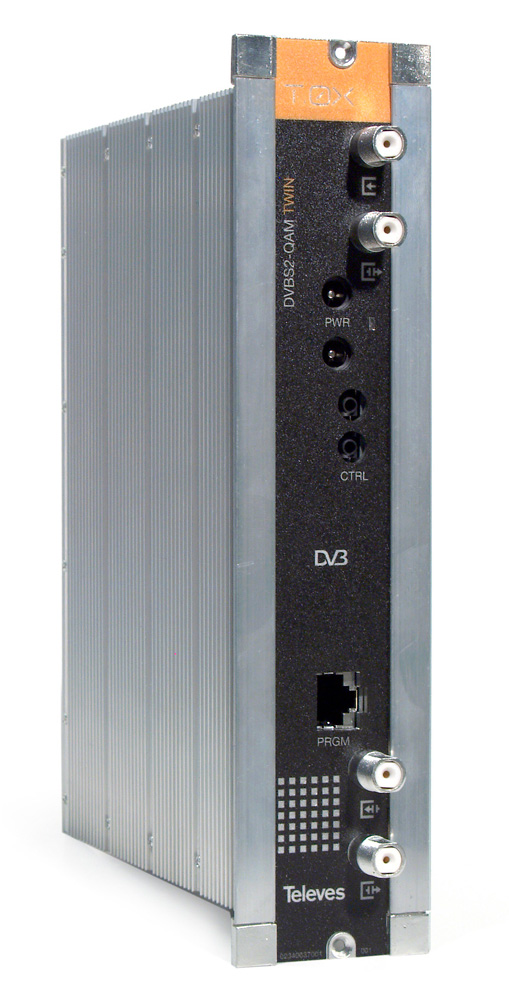

5630_ twin transmodulátor DVB S2 / DVB-C, T0X

Popis produktu

Dvojitý transmodulátor DVB-S2/QAM ref.5630 je součástí modulového systému TELEVES T0X. Slouží k převodu satelitních programů standardů DVB-S nebo DVB-S2 do výstupního DVB-C kanálu v TV pásmu 47 až 862 MHz, transmodulátor je dvojitý. Je určen pro volné FTA programy. Programování se provádí místně pomocí systémového programátoru PCT ref.7234 nebo vzdáleně (přes LAN) s využitím řídícího modulu ref.5559 a softwaru TSuite. Napájení je realizováno zdrojem +24 (ref. 5629). Montáž na DIN lištu (ref.5071) na zeď nebo na rám do 19" skříně (ref.5301). Kompatibilita s ostatními prvky hlavní stanice TELEVES T0X.

Technické parametry

příjem: 2x DVB-S (QPSK), DVB-S2 (8PSK)
pokročilá editace transportního toku: ne/no
počet podporovaných kódovaných programů: zavisí na CAM modulu/depends on CAM module
---------------------------------------- QPSK/8PSK VSTUP -------------: -----------------
kmitočtový rozsah: 950 - 2150 MHz
vstupní úroveň pro DVB-S: -60 ... -25 dBm
vstupní úroveň pro DVB-S2: -60 ... -25 dBm
útlum vstupní smyčky: 1,5 dB
symbol rate pro DVB-S: 2... 42,5 MS/s
symbol rate pro DVB-S2: 10 ... 30 MS/s
--------------------------------------- QAM VÝSTUP --------------------: ------------------
konstelace: 16, 32, 64, 128, 256 QAM
výstupní kanál v pásmu: 2 x 45 - 862 MHz
kmitočtový krok: 250 kHz
šířka pásma: 8 MHz
nastavitelná výstupní úroveň: 80±5 dBµV
nastavitelný útlum: 15 dB
útlum výstupní smyčky: 1,5 dB
tlumení odrazu na výstupu: >12 dB typ.
------------------------------------------ OBECNÉ ---------------------: -----------------
napájení: + 24V DC (ze zdroje 5629/from a power supply unit ref. 5629)
spotřeba: 550 mA (800 mA s napájením LNB/with LNB powering)
stupeň krytí: IP 20
rozměr: 220 x 170 x 50 mm
hmotnost: 1 kg
