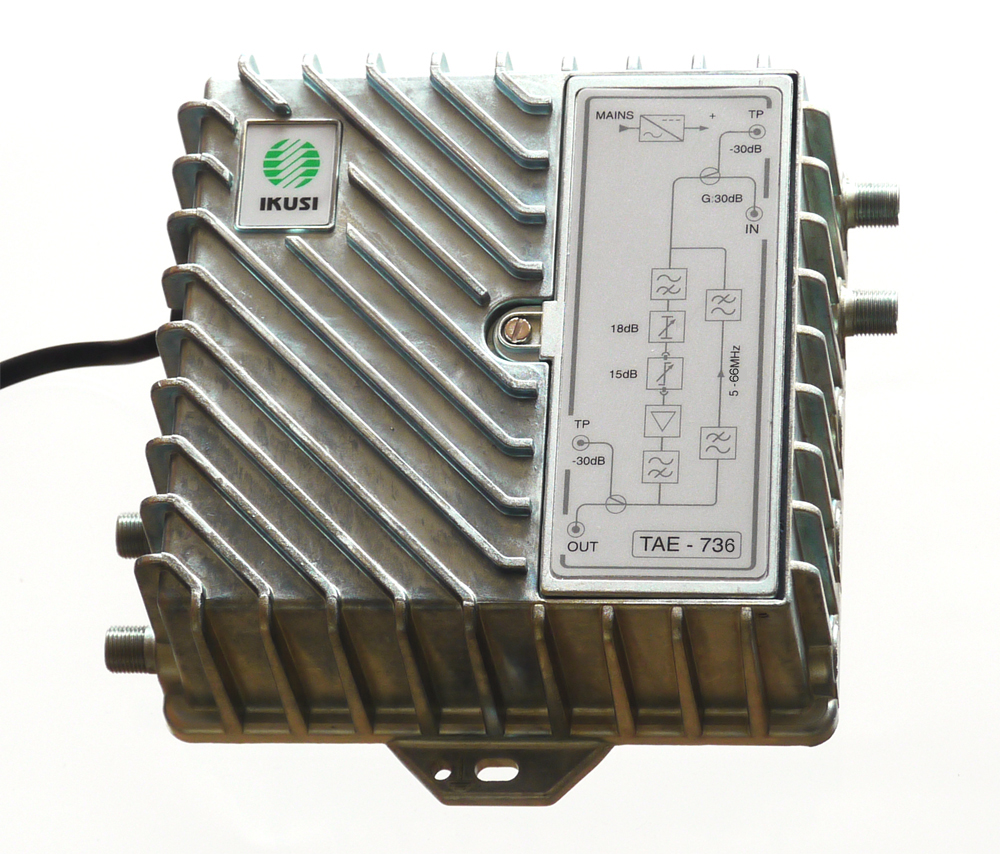

TAE-736_ CATV zesilovač 30 dB, rw.66 MHz

Popis produktu

Zesilovač TAE-736 je linkový zesilovač pro zesílení multiplexu pozemních analogových a digitálních TV/FM kanálů. Zesilovač obsahuje technologii Push-Pull a je vhodný pro distribuci signálu v STA nebo malých kabelových rozvodech. Zesilovač je vyroben v ZAMAC odlitku, který má vynikající stínící účinky. Zesilovač má zesílení 29 dB s regulací 18 dB a regulací náklonu 15 dB. Zesilovač má testovací vstup a výstup (-30 dB) pro nastavování zapojeného zesilovače. Součástí zesilovače je pasivní zpětný kanál 5-66 MHz.

Technické parametry

počet vstupů/výstupů: 1+1 (testovací) / 1+1(testovací)
vstup: 86 - 862 MHz
zpětný kanál: 5 - 66 MHz
zesílení: 29,5 dB
zvlnění v pásmu: ± 1,5 dB
útlum zpětného kanálu: 2 dB
regulace zesílení: 18 dB
regulace náklonu: 15 dB
šumové číslo: < 7 dB
max. výstupní úroveň (DIN45004B): 118 dBµV
max. výstupní úroveň (IMD2 -60 dB): 115 dBµV
max. výstupní úroveň (CTB -60 dB): 103 dBµV
max. výstupní úroveň (CSO -60 dB): 106 dBµV
testovací vstup/výstup: -30 dB
testovací vstup/výstup zpětného kanálu: -30 dB
napájení: 230-240V , 50/60 Hz, 6 W
konektory: F-konektor
hmotnost: 1,4 kg
rozměr balení: 150 x 150 x 55 mm
