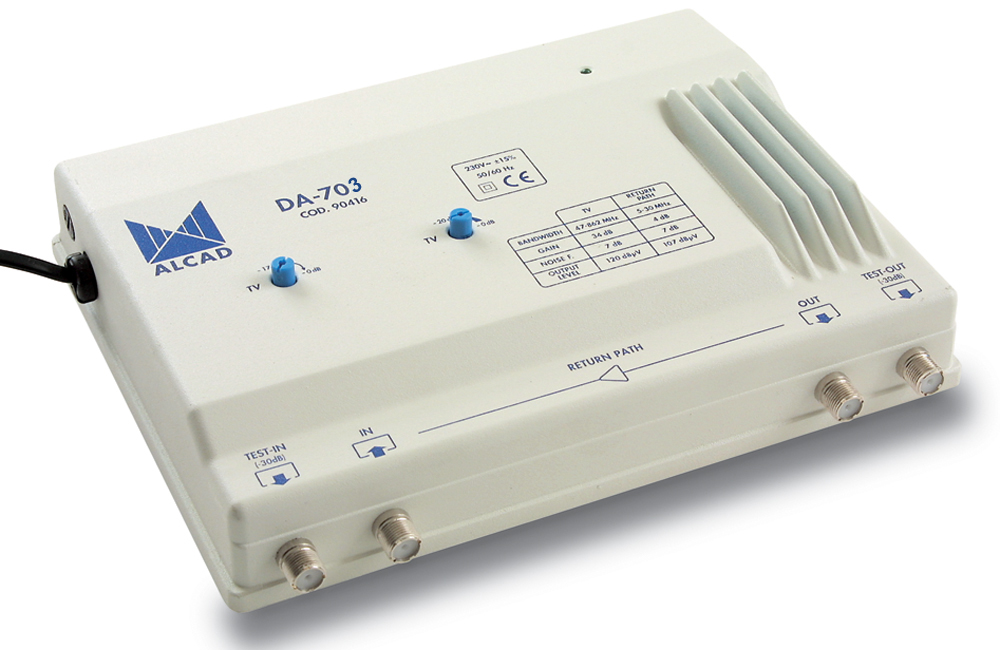

DA-703_ zesilovač distribuční, G=34 dB, aktivní zpětný kanál 5-65 MHz, reg. zes. a náklonu

Popis produktu

Zesilovač DA-703 je výkonný linkový zesilovač pro zesílení multiplexu pozemních analogových a digitálních TV/FM kanálů. Je vhodný pro distribuci signálu v STA nebo malých kabelových rozvodech. Zesilovač je vyroben v ZAMAC odlitku, který má vynikající stínící účinky. Zesilovač má zesílení 34 dB s regulací 20 dB a regulací náklonu 16 dB. Zesilovač má testovací vstup a výstup (-30 dB) pro nastavování zapojeného zesilovače. Součástí zesilovače je aktivní zpětný kanál 5-30 MHz.

Technické parametry

počet vstupů/výstupů: 1+1 (test) / 1+1(test)
vstup: 86 - 862 MHz
zpětný kanál: 5 - 65 MHz
zesílení: 34 ± 1 dB
zesílení zpětného kanálu: 6 ± 0,5 dB
zvlnění v pásmu: ± 0,7 dB ( ± 0,5 dB zpětný směr/return path)
regulace zesílení: 20 dB
regulace zesílení zpětného kanálu: -
fixní náklon: 3 dB (3,5 dB zpětný kanál/retun path)
regulace náklonu: 16 dB (pouze dopředný směr/only forward path)
šumové číslo: > 7 dB
max. výstupní úroveň (DIN45004B): 120 dBµV
max. výstupní úroveň (IMD3 -66 dB): 117 dBµV
max. výstupní úroveň (IMD2 -60 dB): 110 dBµV
max. výstupní úroveň (CTB -60 dB): 105 dBµV
max. výstupní úroveň (CSO -60 dB): 105 dBµV
max. výstupní úroveň zpětného kanálu (DIN 45004B): 107 dBµV
max. výstupní úroveň zpětného kanálu (IMD3 -66 dB): 104 dBµV
max. výstupní úroveň zpětného kanálu (IMD2 -60 dB): 90 dBµV
testovací vstup/výstup: -30 ± 2 dB
testovací vstup/výstup zpětného kanálu: -30 ± 0,5 dB
tlumení odrazu na vstupu: >16 dB
tlumení odrazu na vstupu zpětného kanálu: >14 dB
skupinové zpoždění: < 40 ns
napájení: 230V±15% , 50/60 Hz, 8 VA
konektory: F-konektor (F-connector)
pracovní teplota: -20°C .....+65°C
stupeň krytí: IP50D
hmotnost: 1,8 kg
rozměr balení: 220 x 200 x 60 mm
