CF-711_ zesilovač linkový, TV, 47 dB, zpětný kanál 5-30 MHz

Popis produktu

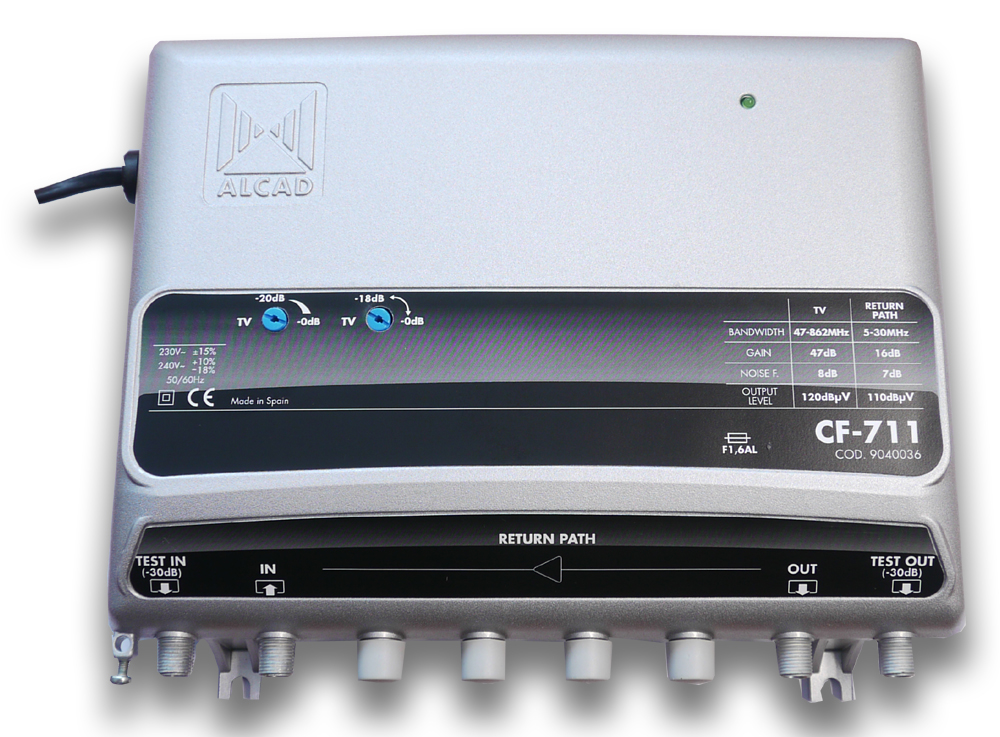

Zesilovač CF-711 je výkonný linkový zesilovač pro zesílení multiplexu pozemních analogových a digitálních TV/FM kanálů. Je vhodný pro distribuci signálu v STA nebo malých kabelových rozvodech. Zesilovač je vyroben v ZAMAC odlitku, který má vynikající stínící účinky. Zesilovač má zesílení 38 dB s regulací 20 dB a regulací náklonu 18 dB. Zesilovač má testovací vstup a výstup (-30 dB) pro nastavování zapojeného zesilovače. Součástí zesilovače je aktivní zpětný kanál 5-30 MHz.

Technické parametry

počet vstupů/výstupů: 1+1 (test) / 1+1(test)
vstup: 47 - 862 MHz
zpětný kanál: 5 - 30 MHz
zesílení: 47 ± 2 dB
zesílení zpětného kanálu: 10 ± 1 dB
regulace zesílení: 20 dB
regulace zesílení zpětného kanálu: -
regulace náklonu: 18 dB
šumové číslo: < 8,5 dB
max. výstupní úroveň (DIN45004B): 120 dBµV
max. výstupní úroveň (IMD3 -66 dB): 117 dBµV
max. výstupní úroveň (IMD2 -60 dB): 110 dBµV
max. výstupní úroveň (CTB -60 dB): 103 dBµV
max. výstupní úroveň (CSO -60 dB): 104 dBµV
max. výstupní úroveň zpětného kanálu (DIN 45004B): 110 dBµV
max. výstupní úroveň zpětného kanálu (IMD3 -66 dB): 107 dBµV
max. výstupní úroveň zpětného kanálu (IMD2 -60 dB): 90 dBµV
testovací vstup/výstup: -30 ± 2 dB
testovací vstup/výstup zpětného kanálu: -28 ± 1 dB
tlumení odrazu na vstupu: >10 dB
tlumení odrazu na vstupu zpětného kanálu: >14 dB
skupinové zpoždění: < 40 ns
napájení: 230V±15% , 50/60 Hz, 12W
konektory: F-konektor (F-connector)
pracovní teplota: -20°C .....+60°C
stupeň krytí: IP50D
hmotnost: 1,38 kg
rozměr balení: 210 x 185 x 49 mm
