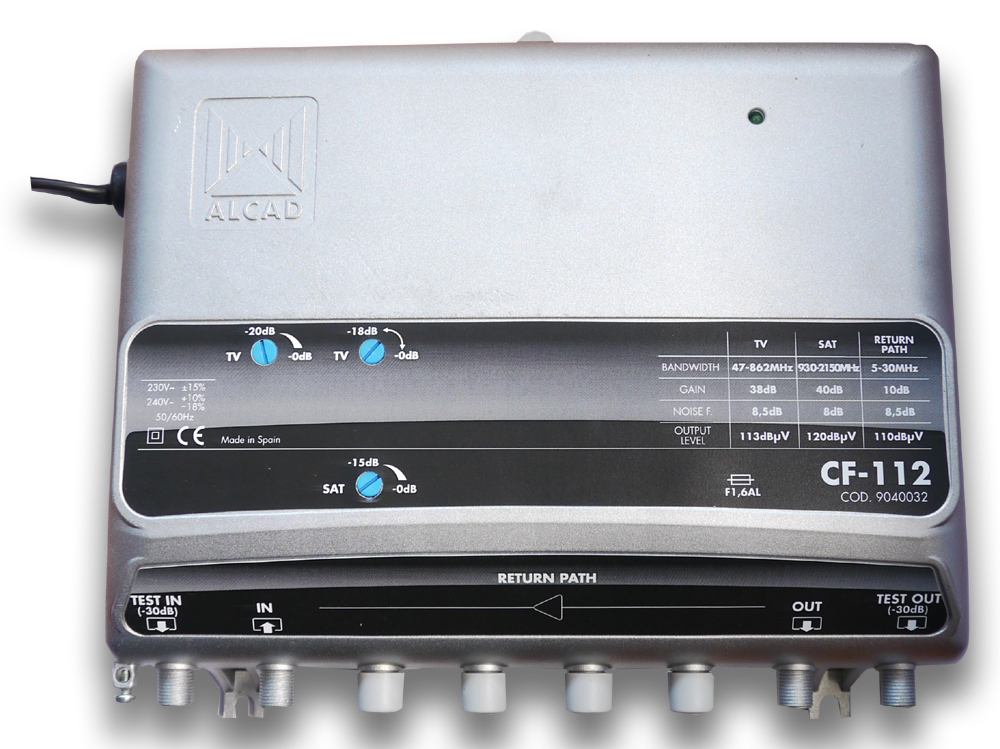

CF-112_ zesilovač linkový, TV/ SAT, 40 dB, zpětný kanál

Značka: ALCAD, S.A.
Obj. kód: 9040032
Záruka: 24 měsíců

Hodnocení produktu zákazníky:

  •
0%

Popis produktu

Zesilovač CF-112 je výkonný linkový zesilovač pro zesílení multiplexu pozemních analogových a digitálních TV/FM kanálů a satelitní mezifrekvence. Je vhodný pro distribuci signálu v STA nebo malých kabelových rozvodech. Zesilovač je vyroben v ZAMAC odlitku, který má vynikající stínící účinky. Zesilovač má zesílení 40 dB s regulací 20 dB (TV)/ 15 dB (SAT) a regulací náklonu 18 dB(TV)/ fixním náklonem 6dB (SAT). Zesilovač má testovací vstup a výstup (-30 dB) pro nastavování zapojeného zesilovače. Součástí zesilovače je aktivní zpětný kanál 5-30 MHz.

Technické parametry

počet vstupů/výstupů: 1+1 (test) / 1+1(test)
vstup: TV/SAT (47 - 862 / 930 - 2150 MHz)
zpětný kanál: 5 - 30 MHz
zesílení: 40 ± 2 dB (TV), 40 ± 4 dB (SAT)
zesílení zpětného kanálu: 10 ± 1 dB
regulace zesílení: 20 dB (TV), 15 dB (SAT)
regulace zesílení zpětného kanálu: -
regulace náklonu: 18 dB (TV), 6 dB fixní/fixed (SAT)
šumové číslo: < 8,5 dB (TV), < 8 dB (SAT)
max. výstupní úroveň (DIN 45004B): 113 dBµV
max. výstupní úroveň (IMD3 -60 dB): 110 dBµV (TV), 120 dBµV (SAT pro IMDF3 -35 dB)
max. výstupní úroveň (IMD2 -60 dB): 103 dBµV (TV), 110 dBµV (SAT pro IMDF2 -35 dB)
max. výstupní úroveň (CTB -60 dB): 95 dBµV
max. výstupní úroveň (CSO -60 dB): 99 dBµV
max. výstupní úroveň zpětného kanálu (DIN 45004B): 110 dBµV
max. výstupní úroveň zpětného kanálu (IMD3 -66 dB): 107 dBµV
max. výstupní úroveň zpětného kanálu (IMD2 -60 dB): 90 dBµV
testovací vstup/výstup: -30 ± 2 dB (TV), -26 ± 4 dB (SAT)
testovací vstup/výstup zpětného kanálu: -28 ± 1 dB
tlumení odrazu na vstupu: >10 dB (TV), >5 dB (SAT)
tlumení odrazu na vstupu zpětného kanálu: >14 dB
skupinové zpoždění: < 40 ns
napájení: 230V±15% , 50/60 Hz, 8W
konektory: F-konektor (F-connector)
pracovní teplota: -20°C .....+60°C
stupeň krytí: IP50D
hmotnost: 1,38 kg
rozměr balení: 210 x 185 x 49 mm
