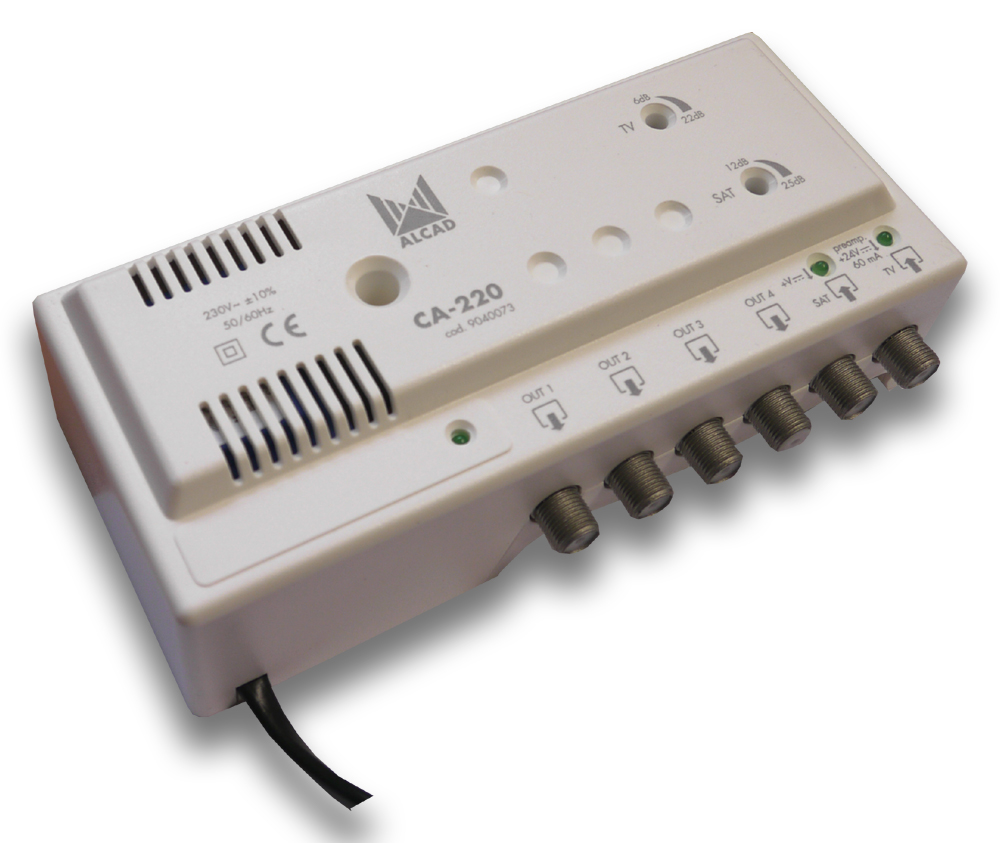

CA-220_ zesilovač, 2 vstupy TV-SAT, 4 výstupy

Popis produktu

Zesilovač CA-220 je domovní zesilovač pro pozemní analogový/digitální příjem TV/FM signálů a satelitní mezifrekvence. Má 2 vstupy (TV a SAT) a čtyři výstupy. Je vhodný pro použití v rodinných domech i pro více bytových jednotek. Zesilovač je vyroben v ZAMAC odlitku který má vynikající stínící účinky a je kryt plastovým obalem. Vstupy jsou řešeny pásmově s automatickým napájením předzesilovačů u vstupu TV, v případě zkratu dochází k automatickému elektronickému přerušení napájení.+12V. Vstup SAT je průchozí pro napájení 400 mA a 22 kHz. Zesílení je regulovatelné v obou vstupech.

Technické parametry

počet vstupů/výstupů: 2 / 4
vstup: TV (47-862) _ SAT (950-2150)
zesílení: 22 ± 1,0 dB (TV), 25 ± 2,0 dB (SAT)
zvlnění v pásmu: ± 1,5 dB (TV), ± 2,5 dB (SAT)
regulace zesílení: 16 dB (TV), 13 dB (SAT)
fixní náklon: 3 dB (TV), 8 dB (SAT)
šumové číslo: 6 dB (TV), 7 dB (SAT)
max. výstupní úroveň (DIN45004B): 4 x 107 dBµV (TV)
max. výstupní úroveň (IMD3 -66 dB): 4 x 104 dBµV (TV
max. výstupní úroveň (IMD2 -60 dB): 4 x 88 dBµV (TV)
max. výstupní úroveň (IMD3 -35 dB): 4 x 107 dBµV (SAT)
max. výstupní úroveň (IMD2 -35 dB): 4 x 91 dBµV (SAT)
potlačení mezi výstupy: >13 dB (TV), > 9 dB (SAT)
tlumení odrazu na vstupu: >10 dB (TV), > 8,7 dB (SAT)
napájení předzesilovače: 24V / 60 mA (automatické napájení na vstupu TV/auto-powering on TV input)
průchod pro napájení LNB: 400 mA, 22 kHz, DiSEqC (SAT)
napájení: 230V±10% , 50/60 Hz, 7VA
konektory: F-konektor (F-connector)
pracovní teplota: -10°C .....+65°C
stupeň krytí: IP20
hmotnost: 0,55 kg
rozměr balení: 162 x 80 x 47 mm
