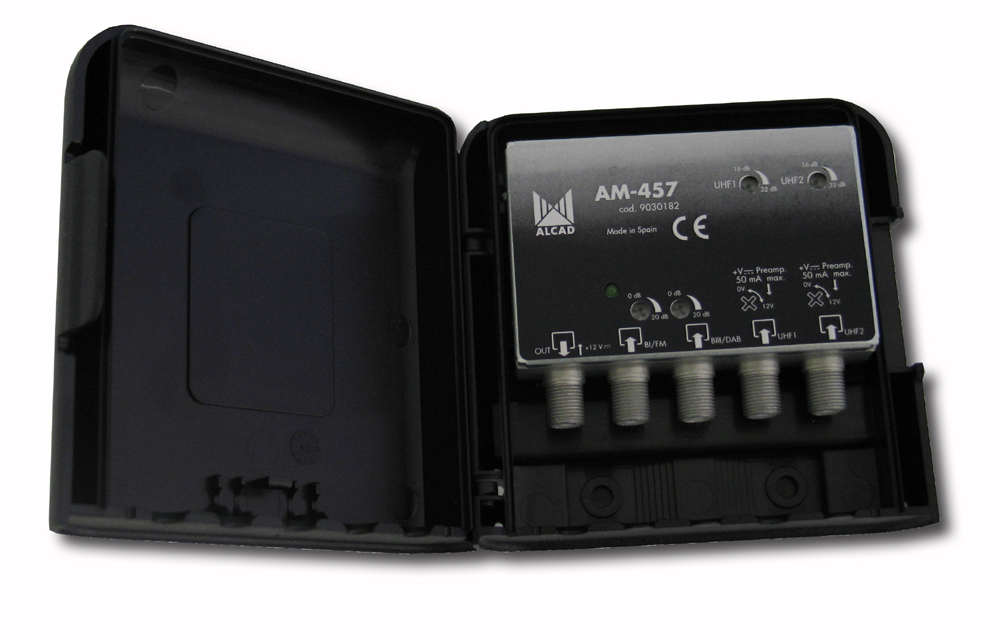

AM-457_ zesilovač 4 vstupy, FM-BIII/ DAB - UHF - UHF

Popis produktu

Nová řada zesilovačů AM jsou 1, 2, 3 a 4 vstupé širokopásmové domovní zesilovače vhodné i do venkovního prostředí. Jednotlivé vstupy mají samostatnou regulaci výstupní úrovně. Napájení zesilovače +12V je realizováno dálkově po koaxiálním kabelu přes výstup. Originální napájecí zdroje jsou AL-105 nebo AL-205, které jsou včetně napájecí vyhýbky a mají v sobě integrován i širokopásmový rozbočovač. Zesilovače vyráběné SMT technologií jsou umístěny v Zamac odlitku, který je proti povětrnostním podmínkám chráněn novým odolnějším plastovým krytem. Vstupy a výstupy jsou na F-konektory. Plastový kryt zesilovače je přizpůsoben jak k montáži na stožár (pomocí přiloženého třmenu) tak i na stěnu. U vybraných vstupů je relizováno přes vypínač napájení předzesilovačů +12V/50 mA. U nové řady je vylepšeno elektrické a mechanické propojení mezi plošným spojem a Zamac odlitkem které vede k větší odolnosti proti rozkmitání zesilovače.

Technické parametry

počet vstupů/výstupů: 4 / 1
vstupy: FM(88-108 MHz _ DAB/BIII(160-260 MHz) _ UHF1(470-862 MHz) _ UHF2(470-862 MHz)
zesílení: 10 dB (FM/DAB/BIII), 32 dB (UHF1/UHF2)
zvlnění v pásmu: ±1 dB (FM/DAB), ±2 dB (UHF)
regulace zesílení: 20 dB (FM), 16 dB (DAB/BIII/UHF)
šumové číslo: 5 dB (FM/DAB), 6 dB (UHF)
max. výstupní úroveň (DIN45004B): 108 dBµV
max. výstupní úroveň (IMD3 -66 dB): 105 dBµV
max. výstupní úroveň (IMD2 -60 dB): 93 dBµV
potlačení mezi vstupy: >30 dB
tlumení odrazu na vstupu: >10 dB
napájení předzesilovače: 12V/50 mA pro vstup UHF (vypínatelný)
napájení: +12V / 45 mA (externí zdroj AL-105 nebo AL-205)
konektory: F-konektor
pracovní teplota: -10°C .....+65°C
stupeň krytí: IP 53
hmotnost: 0,25 kg
rozměr balení: 110 x 125 x 45 mm
