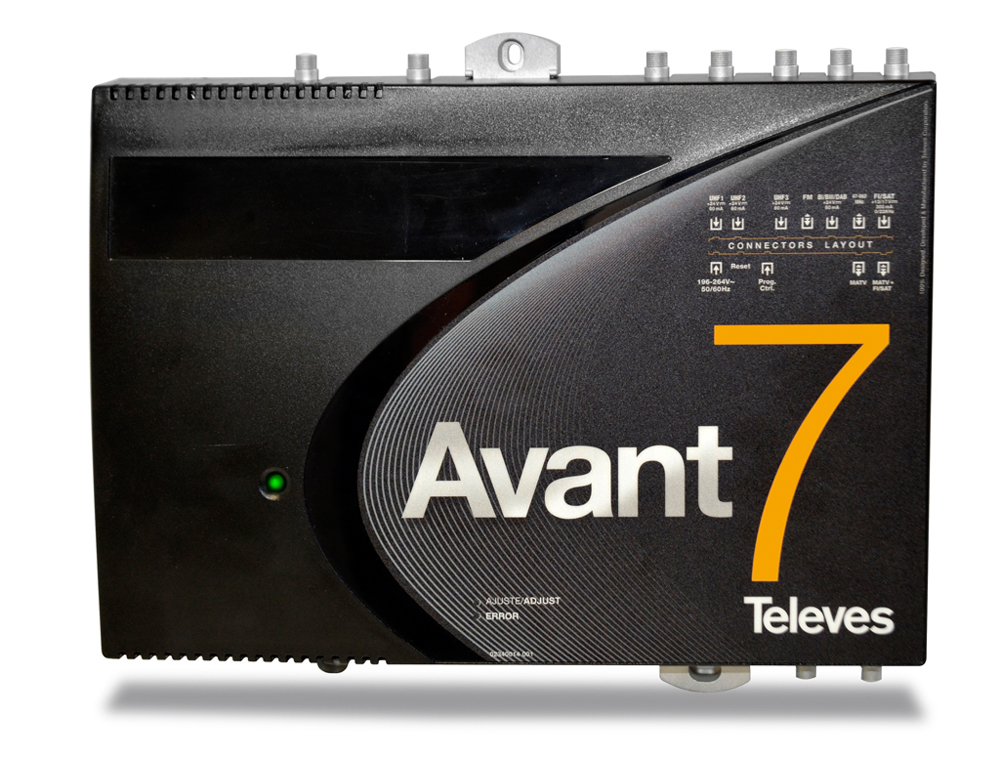

532940_ AVANT 7 programovatelný zes. , LTE

Popis produktu

AVANT 7 je programovatelný zesilovač s potlačeným LTE pásmem určený pro větší rozvody STA. Zesilovač je vybaven koncovým stupněm s typickou výstupní úrovní 111 dBµV. Třem UHF (470-790 MHz) vstupům lze přiřadit až deset programovatelných filtrů v pěti různých kombinacích. Každý z filtrů lze naprogramovat na šířku jednoho až pěti kanálů. Ve výbavě nechybí ani vstup pro FM pásmo, III.TV pásmo a širokopásmový vstup. Zesilovač je vybaven automatickým nastavením, které nastaví zesílení každého filtru tak, aby signál na výstupu dosáhl zvolené úrovně. Veškeré nastavování se provádí pomocí systémového programátoru ref. 7234.

Technické parametry

počet vstupů/výstupů: 7 / 1+1 (test)
vstupy: UHF1 (470-790 MHz) _ UHF2 (470-790 MHz) _ UHF3 (470-790 MHz) _ FM (87-108 MHz)_ DAB/BIII (174-260 MHz) _ VHF/UHF (47-790 MHz)
programovatelné vstupy: UHF1 _ UHF2 _ UHF3
1. kombinace programování vstupů: 10/0/0
2. kombinace programování vstupů: 9/0/1
3. kombinace programování vstupů: 7/2/1
4. kombinace programování vstupů: 6/3/1
5. kombinace programování vstupů: 5/3/2
celkový počet programovatelných filtrů: 10
počet kanálů na filtr: 0-5
zesílení: automatické (max 55±3 dB pro UHF1-3, 45±3 dB pro FM, 48±3 dB pro BIII, 42±3 dB pro VHF/UHF
natavení náklonu(pouze UHF1-3): 0-9 dB (programovatelné)
regulace zesílení (automatické): 0-20 dB pro UHF1-3, 0-25-OFF dB pro FM,BIII (záleží na nastavené výst. úrovni)
šumové číslo: 10 dB (DAB/BIII), 10 dB (FM), 9 dB (UHF1-3)
max. výstupní úroveň: 124 dBµV
regulave výstupní úrovně: 100-115 dBµV pro UHF1-3, 90-105 dBµV pro FM, 95-100 dBµV pro BIII, 95-115 dBµV pro VHF/UHF
max. výstupní úroveň (IMD2 -60 dB): 115 dBµV
napájení předzesilovače: 24 V/ 60 mA (zapínatelné pouze pro UHF1-3)
napájení: 196-264V , 50/60 Hz, 16 W
max.pracovní teplota: 45°C
stupeň krytí: IP20
konektory: F-konektor (F-connector)
hmotnost: 2,8 kg
rozměr: 320 x 258 x 60 mm
