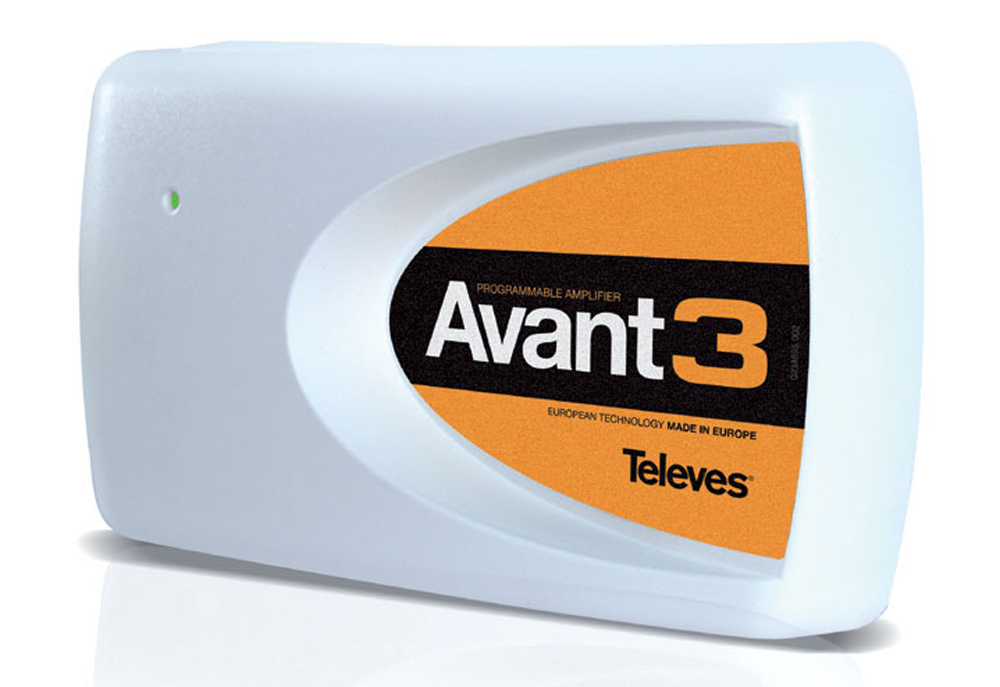

532740_ AVANT 3 programovatelný zesilovač, LTE

Popis produktu

AVANT 3 je rozměrově malý zesilovač vybavený dvěma UHF vstupy, vstupem pro III. TV pásmo a přepínatelným vstupem pro I. TV pásmo nebo FM pásmo. Oběma UHF vstupům lze přiradit celkem pět programovatelných frekvenčních filtrů F1 až F5, přičemž je buď všech pět filtrů přiřazeno vstupu UHF1 nebo jsou dva filtry přiřazeny vstupu UHF1 a tři filtry vstupu UHF2. Každý filtr lze nastavit na libovolný kanál v pásmu UHF a jeho šířku lze nastavit na jeden až pět standardních 8 MHz TV kanálů ve IV. TV pásmu a na jeden až sedm kanálů v V. TV pásmu. Všechny programovatelné filtry jsou vybaveny automatickým řízením zesílení (AGC), které udržuje výstupní úroveň nezávisle na změnách vstupní úrovně a to v rozsahu 20 dB. Zesilovač je i přes své kompaktní rozměry vybaven výkonným koncovým stupněm a lze jej použít v menších až středně velkých STA. K jeho výhodám nesporně patří také velmi nízká provozní spotřeba elektrické energie (9W). Pro případné další rozšiřování počtu přijímaných kanálů je AVANT 3 osazen vstupem IN-MIX, který umožňuje řetězení více zesilovačů za sebou. Inovovaný typ ref.532740 je rozšířen o vypínání napájení +12V pro předzesilovače a pásmo VHF 174-406 MHz, má o 2dB lepší šumové číslo a je LTE kompatibilní.

Technické parametry

počet vstupů/výstupů: 5 / 1
vstupy: UHF1(470-790 MHz) _ UHF2(470-790 MHz) _ BI/ FM(47-68/87-108 MHz) _ VHF(174-406 MHz)_ IN MIX(47-406/470-862 MHz)
programovatelné vstupy: UHF1 _ UHF2
1. kombinace programování vstupů: 5/0
2. kombinace programování vstupů: 2/3
celkový počet programovatelných filtrů: 5
zesílení: 52±3 dB (UHF1/UHF2) _ 32±2 dB (BI) _ 15±2dB (FM) _ 35±2 dB (VHF) _ 3±3 dB IN MIX
regulace zesílení: 0-18 dB (BI/FM), 0-15 dB (VHF)
regulace výstupní úrovně: 15 dB (UHF1, UHF2)
šumové číslo: 7 dB
max. vstupní úroveň UHF1, UHF2: 95 dBµV
max. výstupní úroveň (DIN45004B): 116 dBµV (UHF1, UHF2). 114 dBµV (BI/FM, VHF, IN MIX)
max. výstupní úroveň (IMD2 -60 dB): 113 dBµV (UHF1, UHF2). 111 dBµV (BI/FM, VHF, IN MIX)
napájení předzesilovače: 12 V/ 50 mA (zapínatelné na zadnín straně zesilovače )
napájení: 196-264V/ 80 mA, 50/60 Hz, 9 W
konektory: F-konektor (F-connector)
hmotnost: 0,9 kg
rozměr: 298 x 119 x 65 mm
