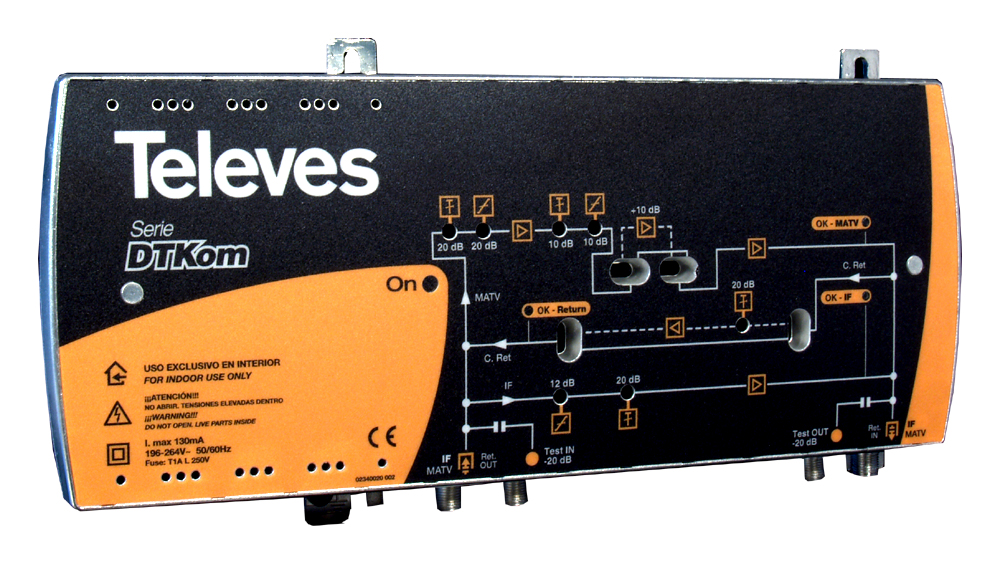

451201_ DTCOM CATV zesilovač 53 dB, rw.65 MHz

Popis produktu

Zesilovač ref.451201 série DTCOM je výkonný linkový zesilovač pro zesílení multiplexu pozemních analogových a digitálních TV/FM kanálů. Zesilovač obsahuje technologii Power Doubling a je vhodný pro distribuci signálu v STA nebo kabelových rozvodech kde jsou vysoké nároky výstupní výkon zesilovače. Zesilovač je vyroben v ZAMAC odlitku, který má vynikající stínící účinky. Zesilovač má zesílení 53 dB s regulací 20 dB a regulací náklonu 20 dB. Součástí zesilovače je zpětný kanál 5-66 MHz. Zesilovač je napájen 196-264 Vdc.

Technické parametry

počet vstupů/výstupů: 1+1 (testovací) / 1+1(testovací)
vstup: 87 - 862 MHz
zpětný kanál: 5 - 65 MHz
zesílení: 40/53 dB (přepínatelné)
zvlnění v pásmu: ± 0,75 dB
vstupní regulace zesílení: 0-20 dB
vstupní regulace náklonu: 0-20 dB
mezistupňová regulace zesílení: 0-10 dB
mezistupňová regulace náklonu: 0-10 dB
zesílení zpětného kanálu: -3 dB (pasivní mod) / 20 dB (aktivní mod)
regulace zesílení zpětného kanálu: 0-20 dB (aktivní mod)
šumové číslo: 10 dB
šumové číslo zpětného kanálu: 10 dB (aktivní mod)
max. výstupní úroveň (DIN45004B): 129 dBµV
max. výstupní úroveň (IMD2 -60 dB): 119 dBµV
max. výstupní úroveň (CTB,CSO -60 dB): 109 dBµV
max. výstupní úroveň zpětného kanálu (DIN 45004B): 116 dBµV
max. výstupní úroveň zpětného kanálu (IMD2 -60 dB): 92 dBµV
testovací vstup/výstup: -20 dB
testovací vstup/výstup zpětného kanálu: -20 dB
napájení: 196-264 Vdc, 15 W
konektory: F-konektor
pracovní teplota: -5°C .....+45°C
hmotnost: 2 kg
rozměr balení: 264 x 142 x 50 mm
