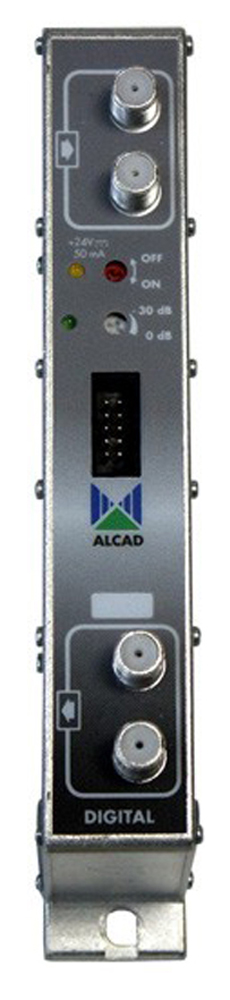

ZG-211_ FM zesilovač, F-konektory

Popis produktu

Kanálové zesilovače ZG jsou vysoce selektivní a výkonné zesilovače určené pro zesílení digitálního a analogového TV/FM signálu. Jsou součástí uceleného systému pro stavbu hlavních stanic STA/TKR, který sestává ze zesilovačů ZG rozdělených dle TV pásem (pro UHF typ 431, pro I., III. a S pásmo typ 611, pro FM typ 211), napájecího zdroje AS-125 nebo AS-326 a příslušenství (montážní skříně a rámy, předzesilovače, napájecí výhybky, zakončovací odpory, propojky). Svojí jednoduchou montáží, variabilitou a vysokou spolehlivostí je ideálním stavebním prvkem pro společné televizní antény a malé kabelové rozvody.

Více o hlavních stanicích ALCAD zde.                                                              Technologie DVB-T příjmu s kanálovými zesilovači.

Technické parametry

frekvenční rozsah: FM 87,5 - 108 MHz
zesílení: 53 ± 3 dB
regulace zesílení: 30 dB
max. výstupní úroveň (DIN45004B): 2x 109 dBµV
max. výstupní úroveň (IMD3 -60 dB): 2x 109 dBµV
tlumení odrazu na vstupu: >10 dB
napájení pro předzesilovač: -
napájení: 24Vdc, 80 mA
konektory: F-konektor (F-connector)
stupeň krytí: IP20
provozní teplota okolí: -10°C až (up to) +45°C / 55°C (bez ventilátoru / s ventilátorem) (without ventilator/with ventilator)
teplota uvnitř zařízení: -10°C až (up to) +65°C
hmotnost: 0,4 kg
rozměr balení: 196 x 76 x 32 mm
