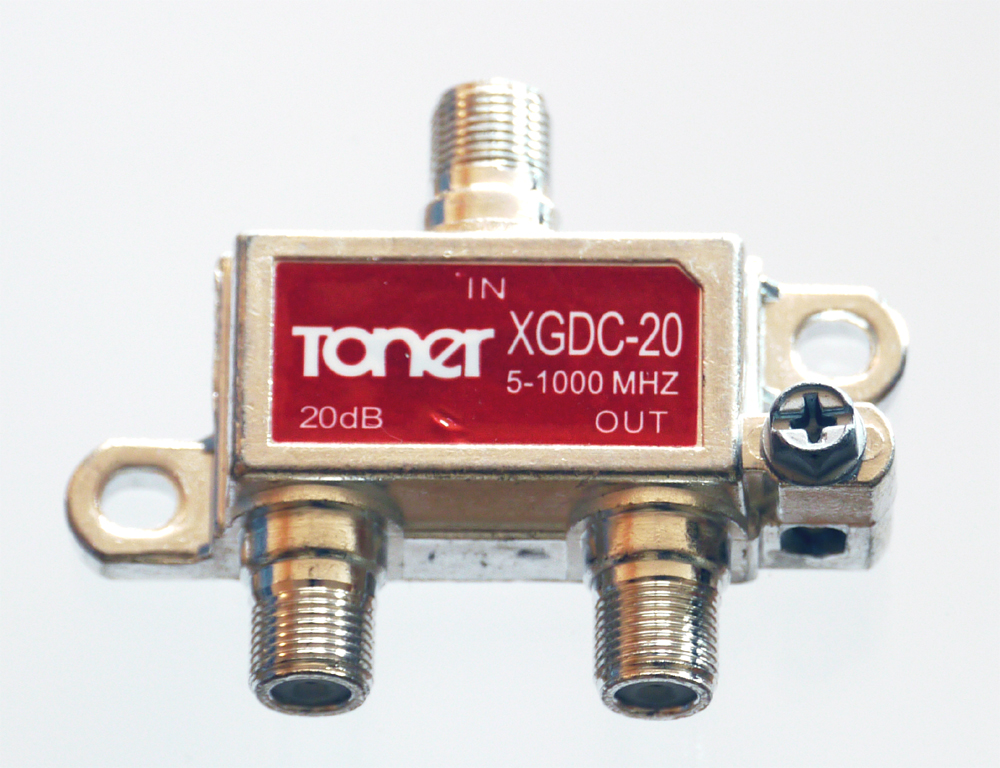

XGDC-20 odbočovač_1 odboč. 20 dB

Popis produktu

Odbočovače XGDC představují vysoce kvalitní širokopásmové odbočovače pracující v pásmu 5-1000 MHz. Jsou vhodné pro instalace do STA a kabelových rozvodů. Odbočovače jsou umístěny v pocínovaném odlitku s vynikajícím stíněním. Vstupy a výstupy jsou na F-konektory.

Technické parametry

počet odbočení: 1
---------------------------------------: -
útlum vstup-odbočení 5-550 MHz: 20±0,8 dB
útlum vstup-odbočení 550-1000 MHz: 20±1,2 dB
--------------------------------------------: -
max. vložný útlum v pásmu 5-15 MHz: 0,7 dB
max. vložný útlum v pásmu 15-40 MHz: 0,7 dB
max. vložný útlum v pásmu 40-550 MHz: 0,7 dB
max. vložný útlum v pásmu 550-1000 MHz: 1,2 dB
----------------------------------------------------------: -
min. tlumení odrazu na vstupu v pásmu 5-15 MHz: 25 dB
min. tlumení odrazu na vstupu v pásmu 15-40 MHz: 25 dB
min. tlumení odrazu na vstupu v pásmu 40-550 MHz: 20 dB
min. tlumení odrazu na vstupu v pásmu 550-1000 MHz: 20 dB
-----------------------------------------------------------: -
min. tlumení odrazu na výstupu v pásmu 5-15 MHz: 30 dB
min. tlumení odrazu na výstupu v pásmu 15-40 MHz: 30 dB
min. tlumení odrazu na výstupu v pásmu 40-550 MHz: 22 dB
min. tlumení odrazu na výstupu v pásmu 550-1000 MHz: 20 dB
--------------------------: -
průchod pro napájení: ne
konektory: F-konektor
tlumení stíněním RFI: 120 dB
hmotnost: 0,058 kg
rozměr: 64 x 53 x 22 mm
