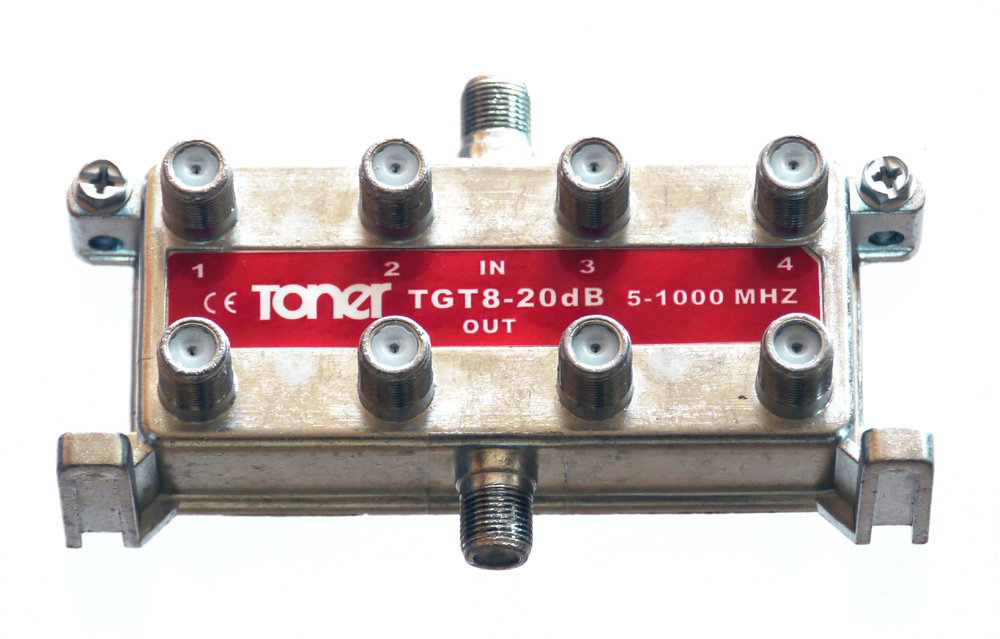

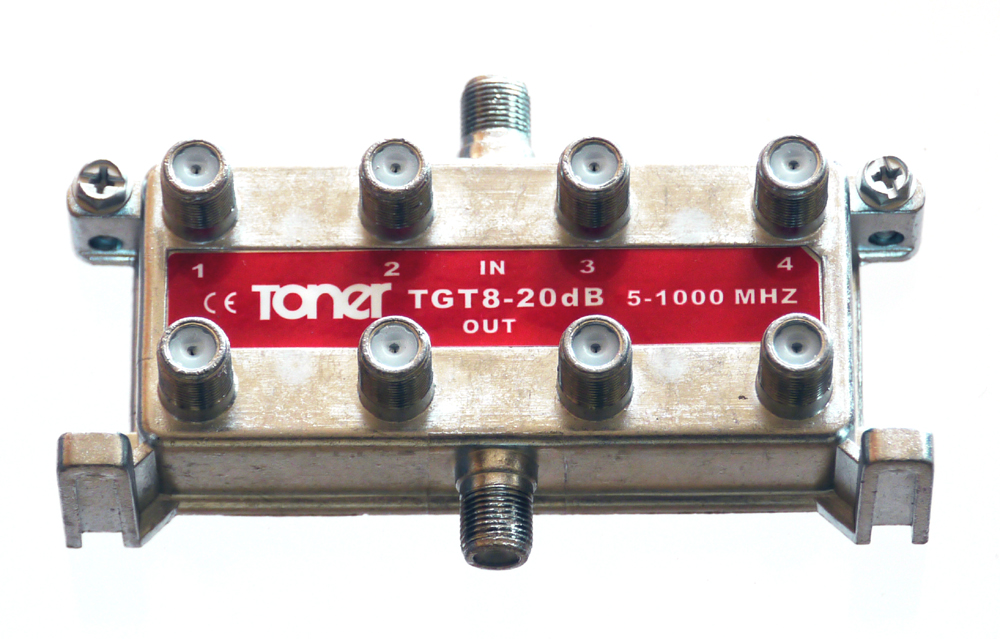

TGT8-20 odbočovač_8 odboč. 20 dB

Popis produktu

Odbočovače TGT představují vysoce kvalitní širokopásmové odbočovače pracující v pásmu 5-1000 MHz. Jsou vhodné pro instalace do STA a kabelových rozvodů. Odbočovače jsou umístěny v pocínovaném odlitku s vynikajícím stíněním. Vstupy a výstupy jsou na F-konektory.

Technické parametry

počet odbočení: 8
útlum vstup-odbočení: 20 dB
--------------------------------------------: -
max. vložný útlum v pásmu 5-15 MHz: 1,4 dB
max. vložný útlum v pásmu 15-40 MHz: 1,4 dB
max. vložný útlum v pásmu 40-550 MHz: 1,4 dB
max. vložný útlum v pásmu 550-1000 MHz: 2,4 dB
---------------------------------------------------------: -
min. tlumení odrazu na vstupu v pásmu 5-15 MHz: 23 dB
min. tlumení odrazu na vstupu v pásmu 15-40 MHz: 25 dB
min. tlumení odrazu na vstupu v pásmu 40-550 MHz: 20 dB
min. tlumení odrazu na vstupu v pásmu 550-1000 MHz: 20 dB
-----------------------------------------------------------: -
min. tlumení odrazu na výstupu v pásmu 5-15 MHz: 25 dB
min. tlumení odrazu na výstupu v pásmu 15-40 MHz: 25 dB
min. tlumení odrazu na výstupu v pásmu 40-550 MHz: 22 dB
min. tlumení odrazu na výstupu v pásmu 550-1000 MHz: 20 dB
------------------------------------------------------------: -
min. tlumení odrazu na odbočení v pásmu 5-15 MHz: 25 dB
min. tlumení odrazu na odbočení v pásmu 15-40 MHz: 28 dB
min. tlumení odrazu na odbočení v pásmu 40-550 MHz: 20 dB
min. tlumení odrazu na odbočení v pásmu 550-1000 MHz: 20 dB
--------------------------------------------- ----------------: -
min. izolace mezi odboč. výstupy v pásmu 5-15 MHz: 32 dB
min. izolace mezi odboč. výstupy v pásmu 15-40 MHz: 35 dB
min. izolace mezi odboč. výstupy v pásmu 40-550 MHz: 27 dB
min. izolace mezi odboč. výstupy v pásmu 550-1000 MHz: 27 dB
------------------------------------------------------- ------: -
min. izolace mezi odboč. a výstupem v pásmu 5-15 MHz: 40 dB
min. izolace mezi odboč. a výstupem v pásmu 15-40 MHz: 40 dB
min. izolace mezi odboč. a výstupem v pásmu 40-550 MHz: 27 dB
min. izolace mezi odboč. a výstupem v pásmu 550-1000 MHz: 26 dB
--------------------------: -
průchod pro napájení: ne
konektory: F-konektor
tlumení stíněním RFI: 100 dB
hmotnost: 0,256 kg
rozměr: 135 x 62 x 37 mm
