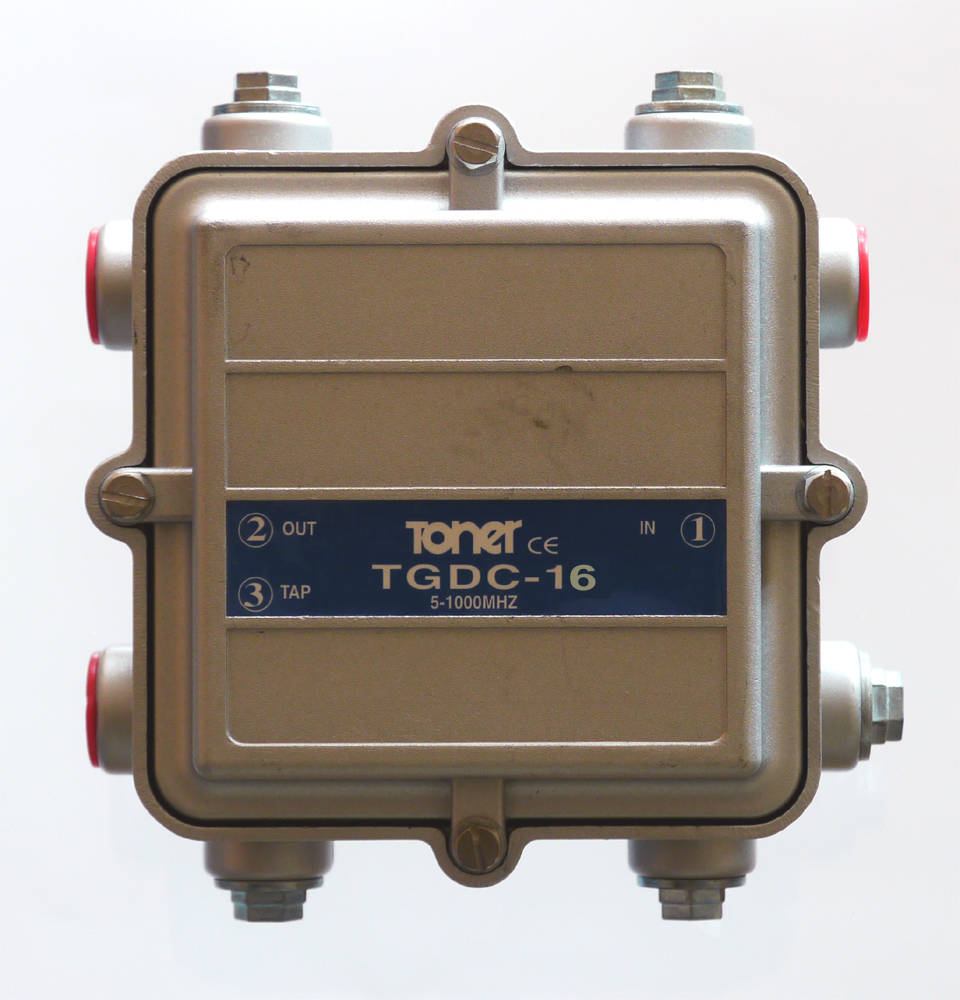

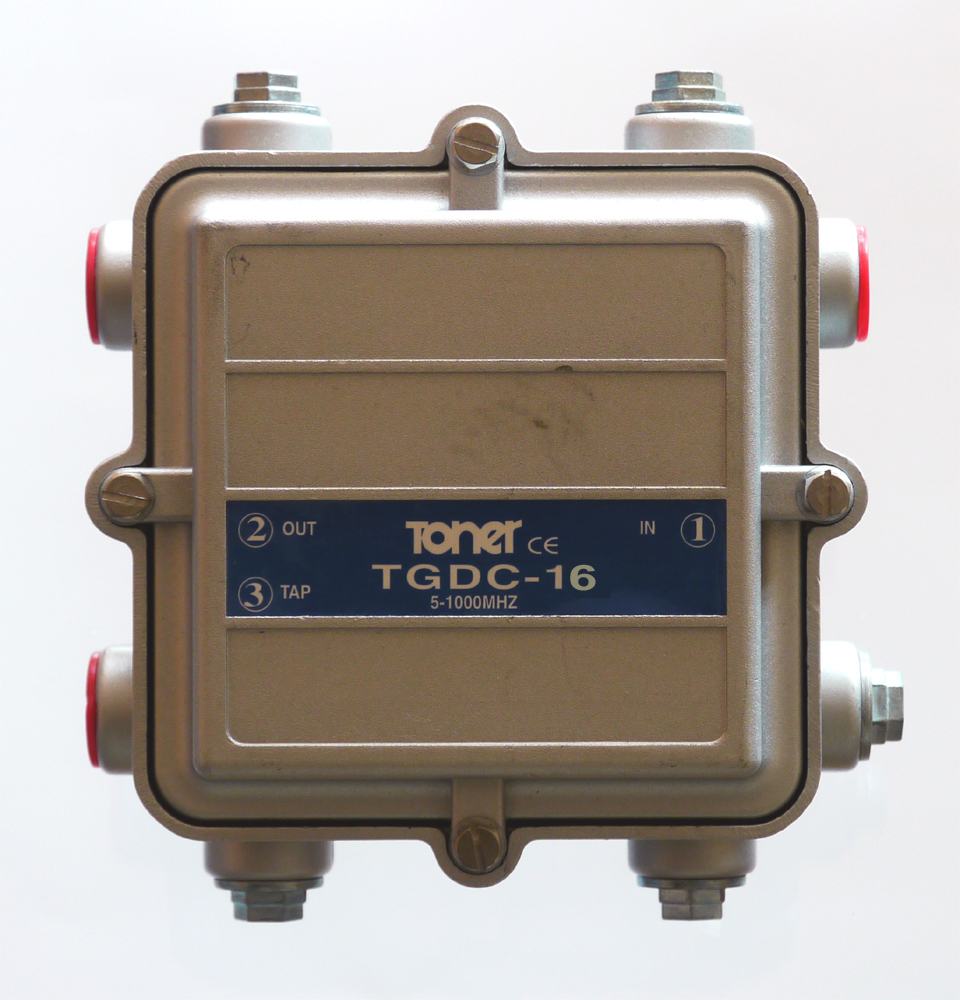

TGDC-16_ odbočovač trasový 16dB

Popis produktu

Odbočovače TGDC představují profesionální širokopásmové trasové odbočovače pracující v pásmu 5-1000 MHz. Jsou vhodné pro instalace do TKR a STA. Odbočovače jsou umístěny v hliníkovém odlitku s vynikajícím stíněním a povětrnostní odolností. Plošný spoj odbočovače je vyměnitelný a rotací se dají změnit pozice vstupů a výstupů. Vstupy a výstupy jsou na 5/8 konektory.

Technické parametry

počet odbočení: 1
šířka pásma: 5-1000 MHZ
---------------------------------------: -
odbočovací útlum v pásmu 5-450 MHz: 16 ± 1,0 dB
odbočovací útlum v pásmu 450-600 MHz: 16 ± 1,0 dB
odbočovací útlum v pásmu 600-750 MHz: 16 ± 1,0 dB
odbočovací útlum v pásmu 750-1000 MHz: 16 ± 1,0 dB
vložný útlum vstup-výstup v pásmu 5-450 MHz: 1,1 ± 0,5 dB
vložný útlum vstup-výstup v pásmu 450-600 MHz: 1,3 ± 0,5 dB
vložný útlum vstup-výstup v pásmu 600-750 MHz: 1,8 ± 0,5 dB
vložný útlum vstup-výstup v pásmu 750-1000 MHz: 2,3 ± 0,5 dB
------------------------------------------------------: -
tlumení odrazu v pásmu 5-450 MHz: 18 ± 1 dB
tlumení odrazu v pásmu 450-600 MHz: 18 ± 1 dB
tlumení odrazu v pásmu 600-750 MHz: 18 ± 1 dB
tlumení odrazu v pásmu 750-1000 MHz: 17 ± 1 dB
----------------------------------------------------: -
izolace mezi odbočení-výstup v pásmu 5-450 MHz: 27 dB
izolace mezi odbočení-výstup v pásmu 450-600 MHz: 26 dB
izolace mezi odbočení-výstup v pásmu 600-750 MHz: 25 dB
izolace mezi odbočení-výstup v pásmu 750-1000 MHz: 20 dB
--------------------------: -
průchod pro napájení: 90 V/ 10 A
konektory: 5/8
tlumení stíněním RFI: 100 dB
hmotnost: 0,805 kg
rozměr: 155 x 155 x 80 mm
