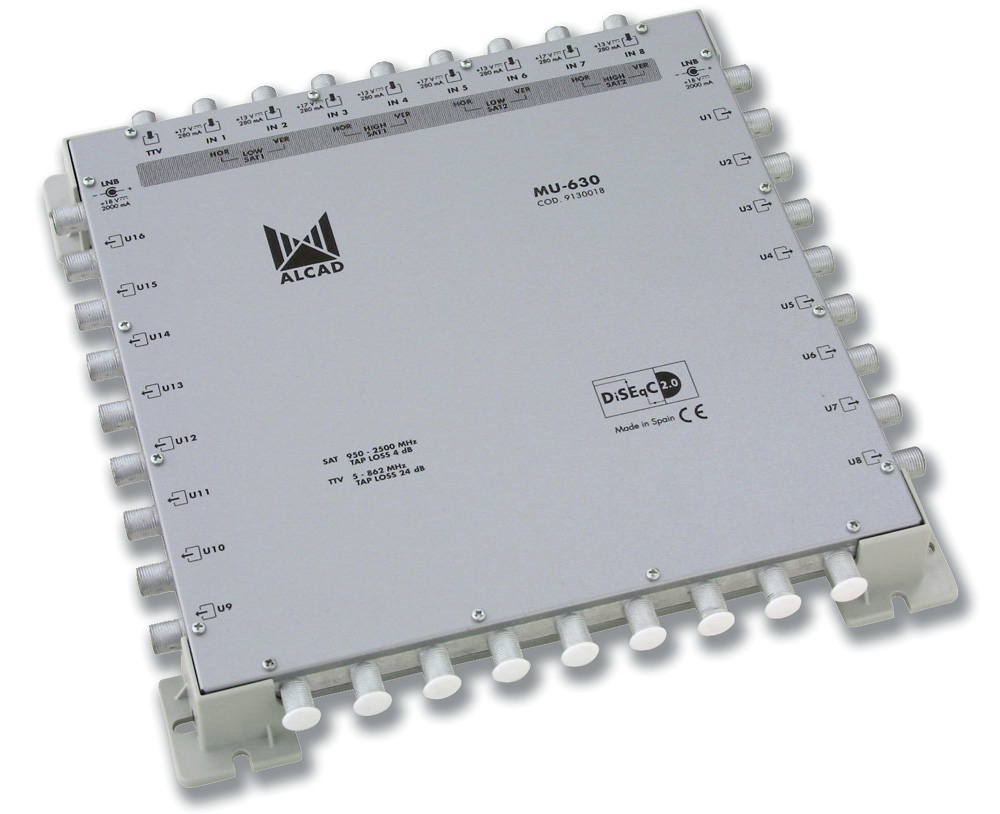

MU-630_ multipřepínač hvězdicový, 9 vstupů, 16 výstupů

Popis produktu

Hvězdicové multipřepínače MU představují profesionální řadu, kde jsou k dispozici multipřepínače MU-110 (4 výstupy), MU-310 (8 výstupů), MU-610 (16 výstupů) pro příjem z jedné družice a MU-130 (4 výstupy), MU-330 (8 výstupů), MU-630 (16 výstupů) pro příjem ze dvou družic. Multipřepínače jsou umístěny v ZAMAC odlitku a mají zpětný kanál 5-65 MHz. Multipřepínače nevyžadují žádné napájení, pozemní signál je zpracováván pasivně a satelitní část je napájena z připojených satelitních přijímačů. Připojuje se pouze napájecí zdroj FU-612, který slouží pro napájení LNB. Pomocí DiSEqC přepínačů CN-611 lze multipřepínače zapojit paralelně a zdvojnásobit tak počet vstupů.

Technické parametry

typ: pro hvězdicovou instalaci (for radial instalation)
počet vstupů: 9 (8xSAT + TV)
počet výstupů: 16
frekvenční rozsah TV/RW vstupu: 5- 862 MHz
frekvenční rozsah SAT vstupu: 950 - 2500 MHz
průchozí útlum v TV/RW pásmu: 24 ± 3,0 dB
průchozí útlum v SAT pásmu: 4 ± 3,0 dB
fixní náklon v TV/RW pásmu 5-862MHz: 9 dB
fixní náklon v SAT pásmu 950-2150MHz: 8 dB
výstupní úroveň v TV pásmu: -
výstupní úroveň v SAT pásmu: 100 dBµV (IMD3 -35dB), 90 dBµV (IMD2 -35dB)
izolace mezi TV a SAT vstupem: > 25 dB TV/SAT, > 65 dB SAT/TV
izolace mezi výstupy: > 40 dB TV, > 30 dB SAT
izolace mezi SAT vstupy: > 30 dB
přepínání výstupů: DiSEqC 2.0, 14/18V, 0/22 KHz
napájení LNB: 18Vdc / 2000 mA
proudový odběr z přijímače: 50± 2 mA (12-20 Vdc)
konektory: F-konektory (F-connectors)
pracovní teplota: -10°C .....+45°C (+55°C s ventilátorem/with ventilator)
stupeň krytí: IP 30
hmotnost: 0,7 kg
rozměr: 235 x 235 x 30 mm
