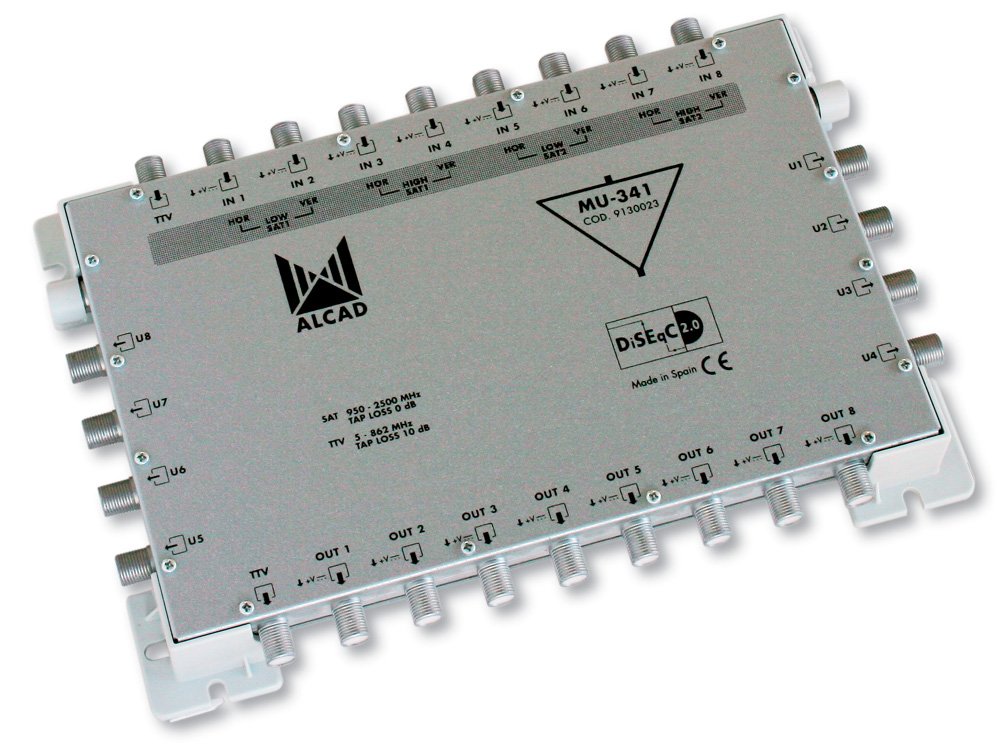

MU-341_ multipřepínač kaskádový, 9 vstupů/výstupů, 8 odbočení, aktivní

Značka: ALCAD, S.A.
Obj. kód: 9130023
Záruka: 24 měsíců

Hodnocení produktu zákazníky:

  •
0%

Popis produktu

Kaskádové provedení profesionálních multipřepínačů MU pro příjem ze dvou družice se vyrábí s 8 nebo 16 výstupy, které jsou buď pasivní, nebo aktivní. Střídáním aktivních a pasivních multipřepínačů (podle postupu z katalogového listu) lze kaskádu prodlužovat podle potřebného počtu účastnických zásuvek. K dispozici jsou multipřepínače MU-340 (8 výstupu, pasivní), MU-341 (8 výstupů, aktivní), MU-640 (16 výstupů, pasivní) a MU-641 (16 výstupů, aktivní). Pasivní multipřepínače nevyžadují žádné napájení, aktivní multipřepínače jsou napájeny ze základního zesilovače AU-640. Tento zesilovač musí být v kaskádě použit vždy, pokud jsou zapojeny aktivní multipřepínače. K zesilovači AU-640 se připojuje napájecí zdroj FU-513 (pro napájení samotného zesilovače a aktivních multipřepínačů) a FU-612 (pro napájení LNB).Multipřepínače jsou umístěny v ZAMAC odlitku a mají zpětný kanál 5-65 MHz. Pomocí DiSEqC přepínačů CN-611 lze multipřepínače zapojit paralelně a zdvojnásobit tak počet vstupů.

Technické parametry

typ: pro kaskádovou instalaci (for cascade instalation)
počet vstupů: 9 (8xSAT + TV)
počet výstupů: 9 (8xSAT + TV)
počet odbočení: 8
frekvenční rozsah TV/RW vstupu: 5-65/86-862 MHz
frekvenční rozsah SAT vstupů: 950 - 2500 MHz
odbočovací útlum v TV/RW pásmu: 18 ± 1,0 dB (RW), 11 ± 2,0 dB (TV)
odbočovací zisk v SAT pásmu: 3 ± 2,0 dB
průchozí zisk v TV/RW pásmu: 9 ± 1,0 dB (RW), 8,5 ± 0,5 dB
průchozí zisk v SAT pásmu: 7,5 ± 0,5 dB
odbočovací fixní náklon v TV pásmu: 14 dB
odbočovací fixní náklon v SAT pásmu 950-2150MHz: 11 dB
průchozí fixní náklon v TV/RW pásmu: 1 dB (RW), 3 dB (TV)
průchozí fixní náklon v SAT pásmu 950-2150MHz: 4,5 dB
výstupní úroveň v TV/RW pásmu: 119 dBµV (DIN 45004B), 116 dBµV (IMD3 -60dB), 109 dBµV (IMD2 -60dB)
výstupní úroveň v SAT pásmu: 114 dBµV (IMD3 -35dB), 110 dBµV (IMD2 -35dB)
izolace mezi TV a SAT vstupem: > 25 dB TV/SAT, > 65 dB SAT/TV
izolace mezi odboč. výstupy: > 40 dB TV, > 30 dB SAT
izolace mezi SAT vstupy: > 30 dB
přepínání výstupů: DiSEqC 2.0, 14/18V, 0/22 KHz
napájení: 6 ± 0,5V/ 590 mA (zdroj FU-513)
proudový odběr z přijímače: 50± 2 mA (12-20 Vdc)
konektory: F-konektory (F-connectors)
pracovní teplota: -10°C .....+45°C (+55°C s ventilátorem/with ventilator)
stupeň krytí: IP 30
hmotnost: 0,7 kg
rozměr: 235 x 155 x 55 mm
