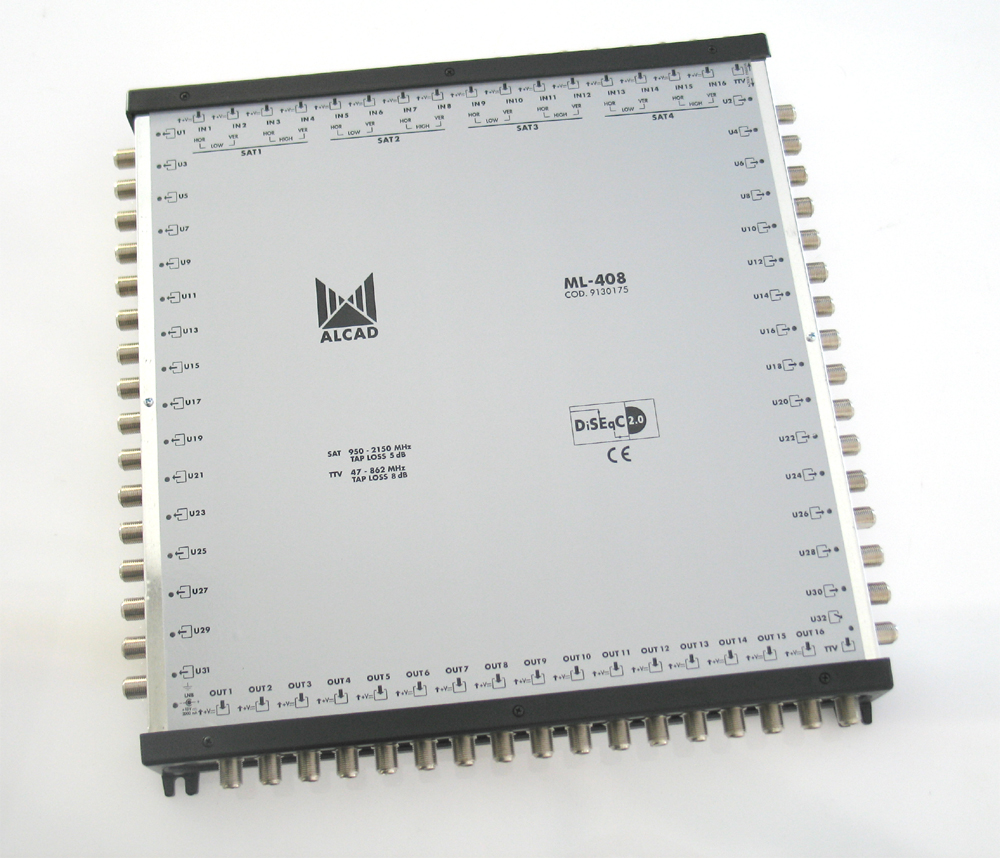

ML-408_ kaskádový multipřepínač 17x32

Popis produktu

Kaskádové multipřepínače ML jsou dodávány ve stejné kombinaci vstupů a výstupů jako řada MB. Kaskádové multipřepínače se nepoužívají samostatně, kaskáda je vždy zakončena hvězdicovým multipřepínačem MB. V základním zapojení (bez použití zesilovačů) lze kombinovat jeden až dva kaskádní a jeden hvězdicový multipřepínač.

Technické parametry

typ: pro kaskádovou instalaci (for cascade instalation)
počet vstupů: 17 (16xSAT + TV)
počet výstupů: 17 (16xSAT + TV)
počet odbočení: 32
frekvenční rozsah TV vstupu: 47- 862 MHz
frekvenční rozsah SAT vstupů: 950 - 2150 MHz
odbočovací útlum v TV pásmu: 8 ± 2,0 dB
odbočovací útlum v SAT pásmu: 5 ± 2,0 dB
průchozí útlum v TV pásmu: 6 ± 1,0 dB
průchozí útlum v SAT pásmu: 4,5 ± 1,0 dB
výstupní úroveň v TV pásmu: 95 dBµV (DIN 45004B)
výstupní úroveň v SAT pásmu: 100 dBµV (IMD3 -35dB), 90 dBµV (IMD2 -35dB)
izolace mezi TV a SAT vstupem: > 25 dB TV/SAT, > 65 dB SAT/TV
izolace mezi výstupy: > 25 dB TV, > 30 dB SAT
izolace mezi SAT vstupy: > 30 dB
přepínání výstupů: DiSEqC 2.0, 14/18V, 0/22 KHz
napájení LNB: 13Vdc / 2050 mA
proudový odběr z přijímače: 42± 2 (14/18 Vdc)
konektory: F-konektory (F-connectors)
pracovní teplota: -10°C .....+45°C (+55°C s ventilátorem/with ventilator)
stupeň krytí: IP 30
hmotnost: 1,65 kg
rozměr balení: 335 x 245 x 55 mm
