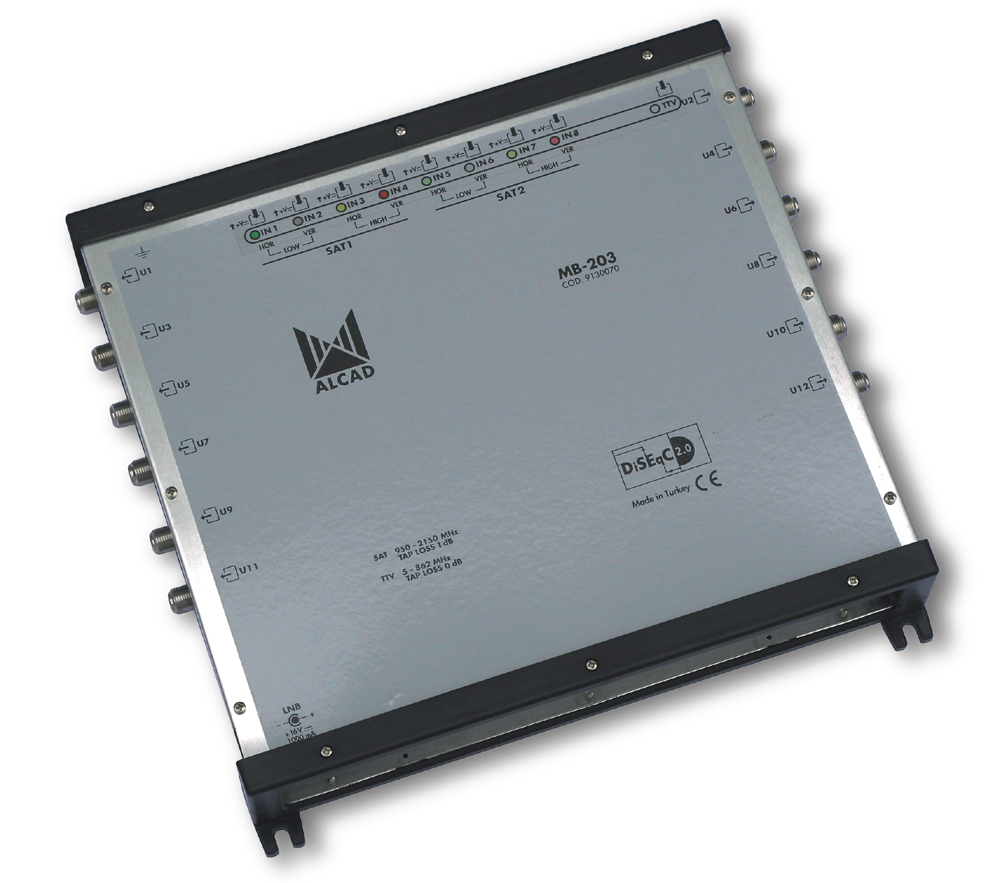

MB-203_ hvězdicový multipřepínač 9x12

Popis produktu

Hvězdicové multipřepínače MB jsou dodávány v konfiguracích s 8, 12, 16, 20 nebo 24 výstupy. Terestrické a FM pásmo jsou v multipřepínačích zpracovávány aktivně, útlum v TV pásmu je od 0 do 2 dB. Vysoká výstupní úroveň (až 95 dBµV v TV pásmu a 100 dBµV v SAT pásmu) umožňuje zapojení vzdálených účastnických zásuvek. Multipřepínač je ovládán řídícími signály podle standardu DiSEqC 2.0. Součástí dodávky je napájecí zdroj FU-403 zajišťující napájení multipřepínače i připojených LNB. Zařízení není nutné při instalaci nijak nastavovat.

Technické parametry

typ: pro hvězdicovou instalaci (for radial instalation)
počet vstupů: 9 (8xSAT + TV)
počet výstupů: 12
frekvenční rozsah TV vstupu: 47- 862 MHz
frekvenční rozsah SAT vstupu: 950 - 2150 MHz
průchozí útlum: 1 ± 3,0 dB
výstupní úroveň v TV pásmu: 92 dBµV (DIN 45004B)
výstupní úroveň v SAT pásmu: 100 dBµV (IMD3 -35dB), 92 dBµV (IMD2 -35dB)
izolace mezi TV a SAT vstupem: > 25 dB TV/SAT, > 65 dB SAT/TV
izolace mezi výstupy: > 25 dB TV, > 30 dB SAT
izolace mezi SAT vstupy: > 30 dB
přepínání výstupů: DiSEqC 2.0, 14/18V, 0/22 KHz
napájení LNB: 16Vdc / 1000 mA
proudový odběr z přijímače: 40± 2 (14/18 Vdc)
konektory: F-konektory (F-connetors)
pracovní teplota: -10°C .....+45°C (+55°C s ventilátorem/with ventilator)
stupeň krytí: IP 30
hmotnost: 1,1 kg
rozměr balení: 335 x 245 x 55 mm
