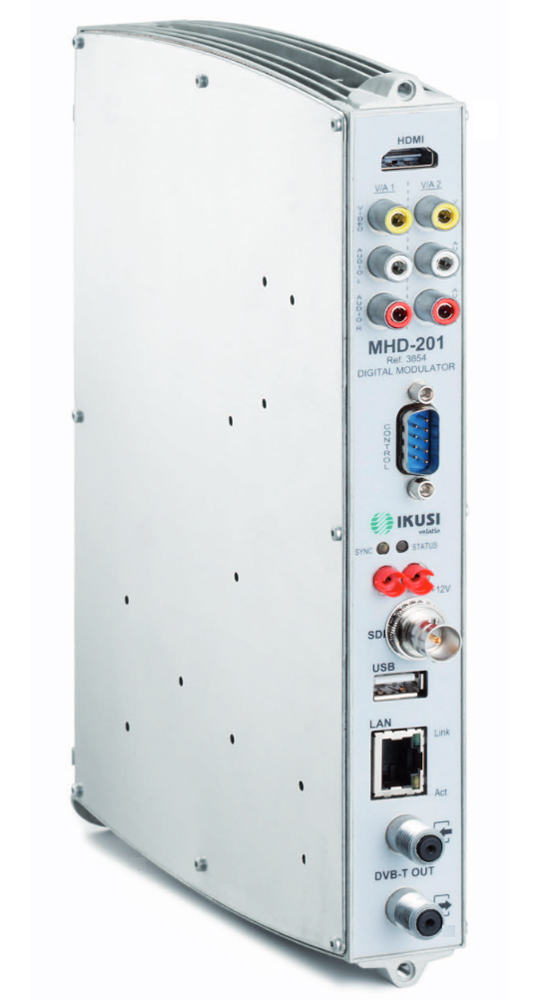

MHD-201_ 2x AV nebo 1x HDMI nebo HD-SDI / OFDM modulátor, USB video playback

Popis produktu

Modulátor/streamer MHD-201 slouží k modulaci dvou AV signálů nebo HDMI signálu nebo HD-SDI signálu do jednoho výstupního DVB-T kanálu v TV pásmu 45 až 858 MHz a současně slouží jako IP streamer. Zařízení provádí v reálném čase digitalizaci AV signálů, komprimaci podle standardu MPEG2 nebo MPEG4 H.264 a modulaci COFDM a streamuje trasnportní tok do IP výstupu. COFDM modulátor vyniká excelentní kvalitou modulace MER která je typicky 40 dB. Zároveň podporuje zpracování a vložení PSI/SI tabulek a LCN (Logical Channel Suport). Zabudovaný USB player umožňuje přehrávání smyčky, sestávající z kombinace obrázků, videa a podkladního zvuku. Zařízení se nastavuje pomocí programátoru SPI-300 nebo přes webové rozhraní. Výstupní signál je plně kompatibilní s normou DVB-T (EN 300 744). MHD-201 je součástí systému pro stavbu hlavních stanic ClassA

Technické parametry

------------------------------------------ AV VSTUP -------------------: -----------------
video vstup: 2x CVBS SD, HDMI, HD-SDI
úroveň video vstupu: 0,7....1,4 Vpp
norma: PAL / NTSC / SECAM / BW
impedance: 75 Ohm
audio vstup: 2x mono/stereo
úroveň audio vstupu: 0,5...2,5 Vpp
konektory: RCA, HDMI, BNC (HD SDI)
---------------------------------------- PROCESSING -----------------: ------------------
video komprese: MPEG2 main Profile @ Main Level, H.264/MPEG4 AVC MP L4.1
max. rozlišení: SD, HD (480i, 576i, 480P, 576P, 720p50, 720p,1080i50, 1080i60, 1080p50, 1080p60)
audio komprese: MPEG1 Layer II
vložení PSI/SI tabulek: ano (PAT,PMT,SDT,NIT,TDT,TOT,EIT)
podpora LCN: ano
--------------------------------------- COFDM VÝSTUP ---------------: ------------------
DVB-T norma: ETSI EN 300 744
počet nosných: 2K, 8K
modulace: QPSK, 16QAM, 64QAM
ochranný interval: 1/7, 1/8, 1/16, 1/32
code rate: 1/2, 2/3, 3/4, 5/6, 7/8
výstupní kmitočet: 45 - 858 MHz
šířka kanálu: 6, 7, 8 MHz
výstupní úroveň: 80 dBµV
útlum výstupní smyčky: 1 dB
nastavení výst. úrovně: -25 dB
MER: 40 dB
šum v pásmu 8 MHz: < 65 dB
kmitočtová stabilita: < ± 30 ppm
--------------------------------------- IP VÝSTUP ---------------: ------------------
Rozhraní: IEEE802.3 10/100 BaseT
IP encapsulated type ETSI TS 102 034 v1.31(2007-10) and SMPTE ST 2022-2: 2007
------------------------------------------ OBECNÉ ---------------------: -----------------
napájení: +12V, 1300 mA
pracovní teplota: 0... +45°C
rozměr: 302 x 251 x 44 mm
hmotnost: 2,5 kg
------------------------------------------ INTERFACE------------------: -----------------
rozhraní: RS-232, Ethernet 10Base-, USB
vzdálené ovládání: Web / Ethernet
