MAC-401_ 4x AV-OFDM modulátor

Popis produktu

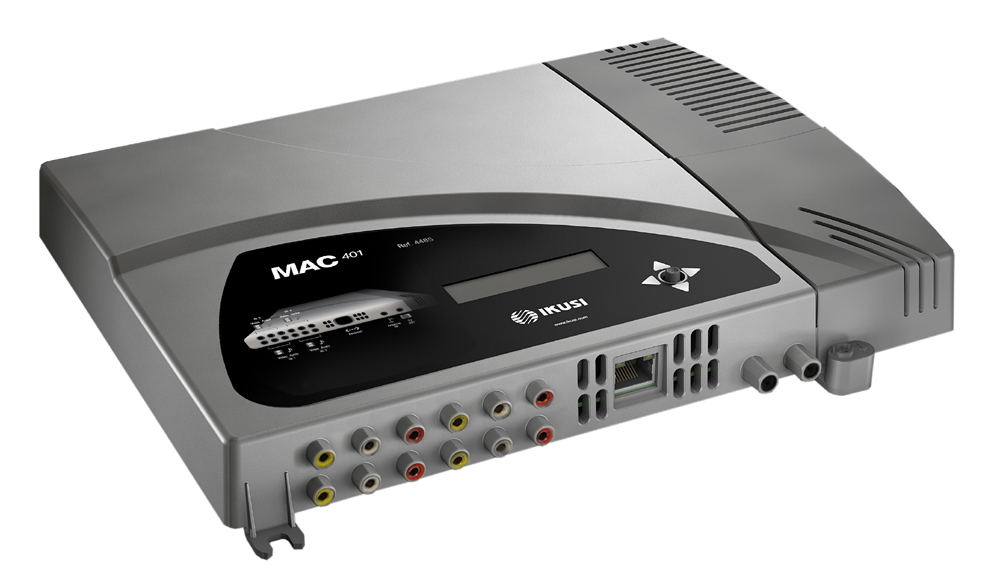

MAC-401 je autonomní zařízení sloužící k modulaci čtyř AV signálů do jednoho výstupního DVB-T kanálu v TV pásmu 51 až 858 MHz. Zařízení provádí v reálném čase digitalizaci AV signálů, komprimaci dle standardu MPEG2 a modulaci COFDM. Modulátor vyniká excelentní kvalitou modulace MER která je typicky 38 dB. Zároveň podporuje zpracování a vložení PSI/SI tabulek a LCN (Logical Channel Suport). Modulátor se nastavuje přímo na čelním panelu nebo přes webové rozhraní. Výstupní signál je plně kompatibilní s normou DVB-T (EN 300 744). Typickou aplikací jsou informační kanály a modulace signálu z DVD, kamer a jiných zdrojů A/V signálu.

- čtyři video a stereo audio vstupy                                                                                               video: instalace MAC-401 (španělština)
- špičková kvalita modulace MER: 38 dB
- zpracování a vložení PSI/SI tabulek
- jeden RF COFDM DVB-T výstup v pásmu 51-858 MHz
- podpora LNC (Logical Channel Number)
- nastavení z čeního panelu nebo přes webové rozhraní

Pro modulaci jednoho AV signálu nabízíme typ MAC-home.

Technické parametry

------------------------------------------ AV VSTUP -------------------: -----------------
video vstup: 4x CVBS SD
úroveň video vstupu: 0,7....1,4 Vpp
norma: PAL / NTSC / SECAM
impedance: 75 Ohm
audio vstup: 4x mono/stereo
úroveň audio vstupu: 0,5...4,0 Vpp
konektory: RCA
---------------------------------------- PROCESSING -----------------: ------------------
video komprese: MPEG2 main Profile @ Main Level
max. rozlišení: PAL 720x576@25 fps, NTSC 720x480@30pfs
kvalita: DVD Full D1
audio komprese: MPEG1 Layer II
vložení PSI/SI tabulek: ano (PAT,PMT,SDT,NIT,TDT,TOT,EIT)
podpora LCN: ano
--------------------------------------- COFDM VÝSTUP ---------------: ------------------
DVB-T norma: ETSI EN 300 744
počet nosných: 2K, 4K, 8K
modulace: QPSK, 16QAM, 64QAM
ochranný interval: 1/7, 1/8, 1/16, 1/32
code rate: 1/2, 2/3, 3/4, 5/6, 7/8
výstupní kmitočet: 51 - 858 MHz
šířka kanálu: 6, 7, 8 MHz
výstupní úroveň: 80 dBµV
útlum výstupní smyčky: 1 dB
nastavení výst. úrovně: -15 dB
MER: 38 dB typ.
band aliasing: < 50 dB
šum v pásmu 8 MHz: < 70 dB
kmitočtová stabilita: < ± 30 ppm
------------------------------------------ OBECNÉ ---------------------: -----------------
napájení: 230 - 240 Vac / 450 mA / 30W
pracovní teplota: 0... +45°C
rozměr: 302 x 251 x 44 mm
hmotnost: 2,5 kg
------------------------------------------ INTERFACE------------------: -----------------
ovládání na modulátoru: LCD + joystick
vzdálené ovládání: Web / Ethernet
jazyk: Angličtina, Španělština, Francouština
