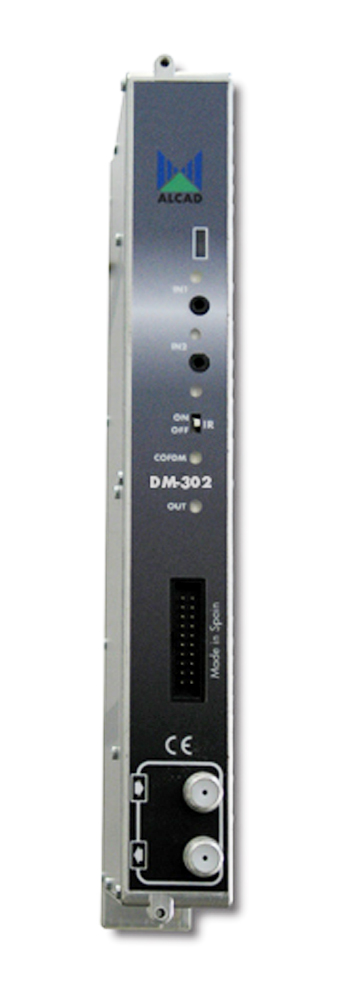

DM-302_ 2x AV/ QAM modulátor, kompatibilní s moduly serie 912

Popis produktu

DM-302 slouží k modulaci dvou A/V signálů do jednoho výstupního DVB-C kanálu v TV pásmu 47 až 862 MHz. Zařízení provádí v reálném čase digitalizaci A/V signálů, komprimaci dle standardu MPEG2 (rozlišení 720x576@25fps, bitrate 3 .. 15 Mb/s) a modulaci QAM. Výstupní signál je kompatibilní s normou DVB-C (EN 300 429). K napájení se používají zdroje FA-310 nebo FA-312. Nastavení se provádí programátorem PS-011 verze 1.11 a vyšší. Modulátory DM-302 jsou mechanicky i zdrojově kompatibilní s převodníky DVB-T/analog a DVB-S/analog (řada TO/TP), procesory PC-525, transmodulátory DVB-S/DVB-T (TT-211) a DVB-T regenerátory RG-101. Typickou aplikací jsou informační kanály a modulace signálu z DVD, kamer a jiných zdrojů A/V signálu.

Technické parametry

------------------------------------------ AV VSTUP -------------------: -----------------
A/V vstup: 2x minijack CVBS SD
úroveň video vstupu: 0,5....1,4 Vpp
norma: PAL / NTSC / SECAM
úroveň audio vstupu: 0,3...1,0 Vpp
audio režimy: mono/stereo
---------------------------------------- PROCESSING -----------------: ------------------
video komprese: MPEG2 main Profile @ Main Level
max. rozlišení: PAL 720x576@25 fps, NTSC 720x480@30pfs
video bitrate: 3 ... 15 Mb/s
audio komprese: MPEG1 Layer II
audio bitrate: 32 .. 384 Kb/s
podpora LCN: ano
--------------------------------------- QAM VÝSTUP ---------------: ------------------
DVB-C norma: ETSI EN 300 429
modulace: 16-32-64-128-256QAM
výstupní kmitočet: 47 - 862 MHz
šířka kanálu: max 9,2 MHz
výstupní úroveň: 80 dBµV
útlum výstupní smyčky: 0,9 dB
nastavení výst. úrovně: 0 až -20 dB
MER: 39 dB +/- 2,0
------------------------------------------ OBECNÉ ---------------------: -----------------
napájení: +3,3V/1050 mA +5,2V/775 mA +12V/50 mA
pracovní teplota: -10 ... +45°C
