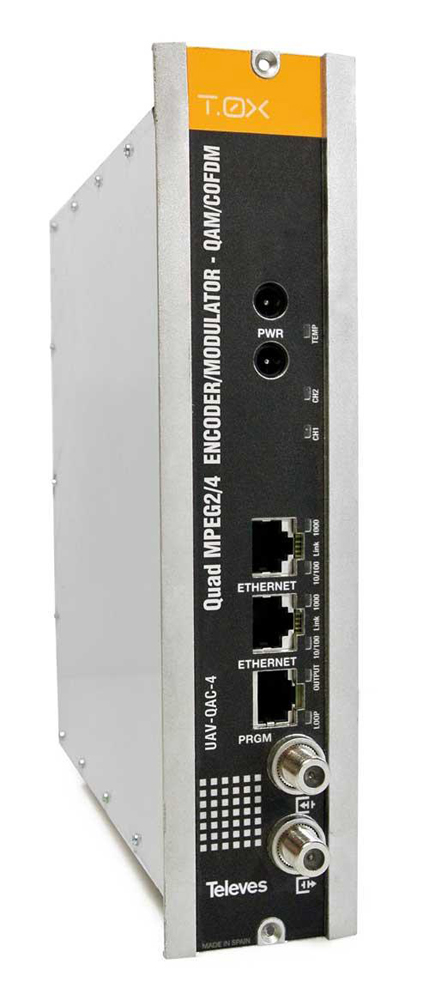

563822_ 4x AV(SDTV) - DVB-T/ C modulátor, T0X

Popis produktu

Kodér/modulátor ref.563822 generuje digitální televizní kanál DVB-T nebo DVB-C (volitelně) ze čtyř zdrojů A/V signálu (4 x CVBS+stereo audio), typicky kamer, počítačů nebo satelitních přijímačů. Zařízení generuje TV kanál se čtyřmi službami. Výstupní signál může být ve formátu MPEG-2 nebo formátu H.264. Pouhým nastavením v menu lze zvolit mezi výstupem DVB-T (COFDM) nebo DVB-C (QAM). Programování se provádí pomocí programátoru ref.7234 a nebo pomocí webového rozhraní (zabudovaného webového serveru), umožňujícího vzdálenou nebo místní správu a konfiguraci. Vysoká výstupní úroveň (až 115 dBµV) umožňuje zapojení bez dalšího zesilovače. Vysoce kvalitní výstup (MER> 40 dB).

Technické parametry

------------------------------------------ AV VSTUP-------------------: -----------------
video vstup: 4x CVBS SD
norma: PAL/NTSC
impedance: 75 Ohm
audio vstup: 4x stereo
konektory: RCA
formát obrazu: 4
GOP: 10,12,15,16,18,20,24,30
----------------------------------------- PROCESSING--------------------: --------------------------
video komprese: MPEG2 / H.264
max. rozlišení: 480i / 560i
audio komprese: MPEG1 Layer II
Transport stream ID: nastavitelné
Original Network ID: nastavitelné
Network ID: nastavitelné
LCN: nastavitelné
NIT: manuálně / automaticky
SDT: manualně / automaticky
LCN mód: Generic / UK / NorDig V1 / NorDig V2
Network name: nastavitelné
Service PID: nastavitelné
Service Name: nastavitelné
Service ID: nastavitelné
------------------------------------------ VÝSTUP------------------------: ----------------------------
výstupní kmitočet: 46 - 862 MHz
šířka kanálu: 6, 7, 8 MHz
výstupní úroveň: 115 dBµV (103 s aktivní výstupní smyčkou)
MER: >40 dB
------------------------------------------ QAM----------------------------: ----------------------------
počet nosných: 2K, 4K, 8K
modulace: QPSK, 16QAM, 64QAM, 128QAM, 256QAM
symbolová rychlost: 6,9 Mbaud
roll off: 15 procent
frekvenční krok: 250 kHz
----------------------------------------- COFDM--------------------------: ----------------------------
OFDM modulace: QPSK, 16QAM, 64QAM
ochranný interval: 1/4, 1/8, 1/16, 1/32
code rate: 1/2, 2/3, 3/4, 5/6, 7/8
frekvenční krok: 125 / 166 kHz
---------------------------------------- OBECNÉ---------------------------: ---------------------------
napájení: +24V
spotřeba: <16W
rozměr: 50 x 216 x 180 mm
krytí: IP20
----------------------------------------INTERFACE------------------------: ---------------------------
vzdálené ovládání: Web / Ethernet
