TT-211_ DVB-S, S2/ DVB-T transmodulátor, CI

Popis produktu

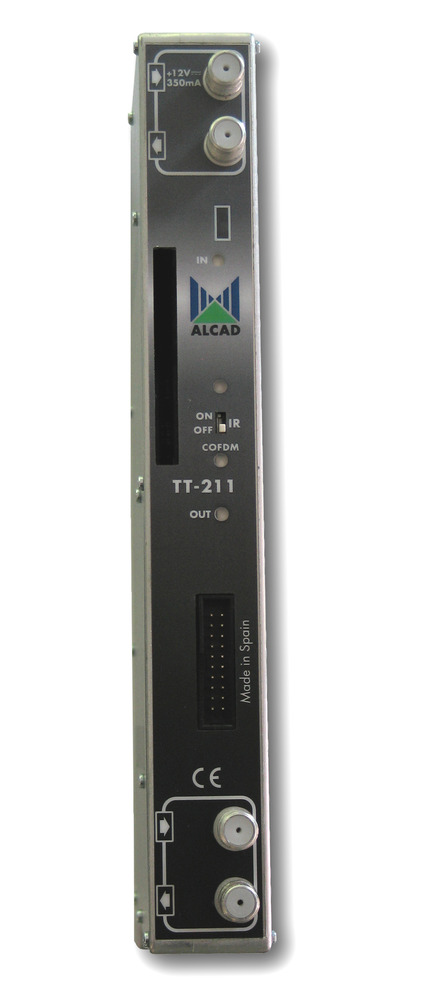

Transmodulátor ALCAD TT-211 slouží k převodu satelitních programů standardů DVB-S nebo DVB-S2 do výstupního DVB-T kanálu v TV pásmu 47 až 862 MHz. Je vybaven CI slotem a editací transportního toku. Jeho nastavení je možné pomocí programátoru PS-011 a nebo přes USB rozhraní IP-001 programem ASP (Alcad System Programmer) pro PC . TT-211 jsou mechanicky i zdrojově kompatibilní s převodníky DVB-T/analog a DVB-S/analog (řada TO/TP), procesory PC-525 a transmodulátory DVB-S/DVB-T (TT-211).

Více o hlavních stanicích ALCAD zde.                    Technologii transmodulace DVB-S/S2 do DVB-T.

Technické parametry

příjem: DVB-S (QPSK), DVB-S2 (8PSK)
editace transportního toku: ano/yes
počet podporovaných kódovaných programů: zavisí na CAM modulu/depends on module CAM
---------------------------------------- QPSK/8PSK VSTUP -------------: -----------------
kmitočtový rozsah: 950 - 2150 MHz
krok ladění: 1 MHz
vstupní úroveň pro DVB-S: -68 ... -13 dBm
vstupní úroveň pro DVB-S2: -63 ... -13 dBm
napájení LNB: +12V / 350 mA max.
útlum vstupní smyčky: 1 ± 0,2 dB
rozsah AFC: ± 5 MHz
symbol rate pro DVB-S/S2: 1 ... 45 MS/s
--------------------------------------- COFDM VÝSTUP -----------------: ------------------
konstelace: QPSk, 16QAM, 64QAM
mód: 2K, 8K, 4K (DVB-H)
výstupní offset: -1/6, -1/8, 0, +1/8, +1/6
code rate: 1/2, 2/3, 3/4, 5/6, 7/8
ochranný interval: 1/4, 1/8, 1/16, 1/32
MER: 39 ± 2 dB
výstupní kanál v pásmu: 47 - 862 MHz
krok ladění: 0,25 MHz
šířka pásma: 5 MHz (DVB-H), 6 MHz, 7 MHz, 8 MHz
výstupní úroveň: 80 ± 2 dBµV
regulace výstupní úrovně: 20 dB
útlum výstupní smyčky: 0,9 ± 0,1 dB
------------------------------------------ OBECNÉ ---------------------: -----------------
napájení: + 3,3V/1200 mA, +5,2V/390 mA+CAM, +12V/70 mA+LNB (ze zdroje FA-310)/(from a power supply unit FA-310)
CAM vstup: CI slot (EN 50221)
provozní teplota okolí: -10°C až/up to +45°C / 55°C (bez ventilátoru / s ventilátorem) / (without ventilator/with ventilator)
teplota uvnitř zařízení: -10°C až/up to +65°C
stupeň krytí: IP30
rozměr: 265 x 165 x 40 mm
hmotnost: 1,4 kg
