TQ-543_ dvojitý DVB-S, S2 / DBV-C transmodulator, CI

Popis produktu

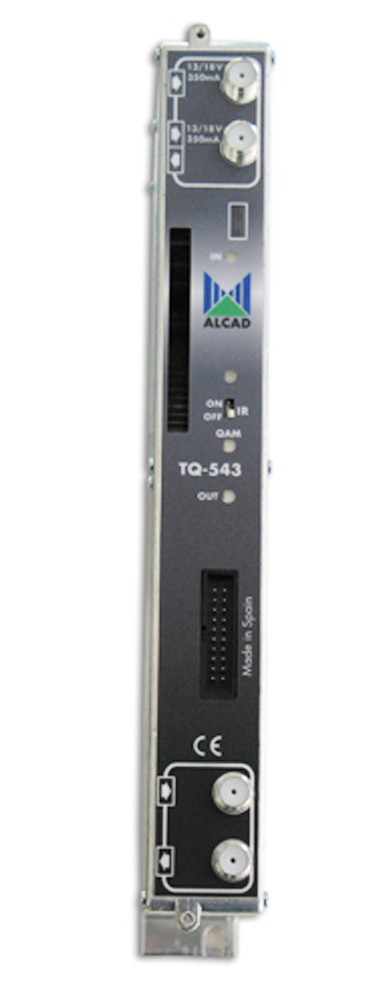

Transmodulátor ALCAD TQ-543 slouží k převodu satelitních programů standardů DVB-S nebo DVB-S2 ze dvou vstupů do jednoho výstupního DVB-C (QAM) kanálu v TV pásmu 47 až 862 MHz. Je vybaven CI slotem a editací transportního toku. Jeho nastavení je možné pomocí programátoru PS-011 a nebo přes USB rozhraní IP-001 programem ASP (Alcad System Programmer) pro PC . TQ-533 jsou mechanicky i zdrojově kompatibilní s ostatními moduly řady 912.

Technické parametry

příjem: 2 x DVB-S (QPSK), DVB-S2 (8PSK)
editace transportního toku: ano/yes
počet podporovaných kódovaných programů: zavisí na CAM modulu/depends on module CAM
---------------------------------------- QPSK/8PSK VSTUPY -------------: -----------------
kmitočtový rozsah: 950 - 2150 MHz
krok ladění: 1 MHz
vstupní úroveň pro DVB-S: -68 ... -13 dBm
vstupní úroveň pro DVB-S2: -63 ... -13 dBm
napájení LNB: +12V / 350 mA max.
útlum vstupní smyčky: 1 ± 0,2 dB
rozsah AFC: ± 5 MHz
symbol rate pro DVB-S/S2: 1 ... 45 MS/s
--------------------------------------- QAM VÝSTUP -----------------: ------------------
konstelace: 16-32-64-128-256 QAM
symbol rate: 1 .. 8 Mbaud
MER: 38 ± 2 dB
výstupní kanál v pásmu: 47 - 862 MHz
krok ladění: 0,25 MHz
šířka pásma: 9,2 MHz max.
výstupní úroveň: 80 ± 2 dBµV
regulace výstupní úrovně: 20 dB
útlum výstupní smyčky: 0,9 ± 0,1 dB
------------------------------------------ OBECNÉ ---------------------: -----------------
napájení: + 3,3V/1240 mA, +5,2V/720 mA+CAM, +12V/40 mA+LNB (ze zdroje FA-310)/(from a power supply unit FA-310)
CAM vstup: CI slot (EN 50221)
provozní teplota okolí: -10°C až/up to +45°C / 55°C (bez ventilátoru / s ventilátorem) / (without ventilator/with ventilator)
teplota uvnitř zařízení: -10°C až/up to +65°C
stupeň krytí: IP30
rozměr: 265 x 165 x 40 mm
hmotnost: 1,4 kg
