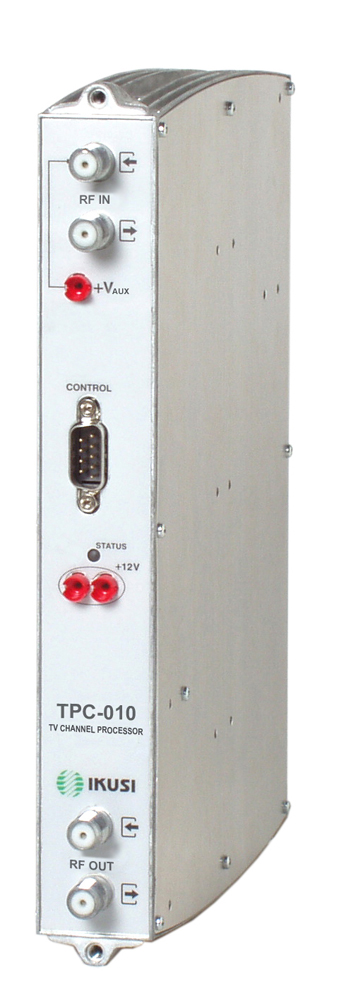

TPC-010_ DVB-C, DVB-T kanálový procesor

Značka: IKUSI Angel Iglesias S.A.
Obj. kód: 3842
Záruka: 24 měsíců

Hodnocení produktu zákazníky:

  •
0%

Popis produktu

TPC-010 je moderní programovatelný procesor/konvertor konvertující přes mezifrekvenci 36,15 MHz umožňuje libovolnou konverzi (UHF/UHF i UHF/VHF). Dvojitý SAW filtr dovoluje nastavení výstupu kanál vedle kanálu bez potřeby následného zesílení kanálovým zesilovačem. Výstupní úroveň (stabilizovanou AGC) lze zesílit zesilovačem HPA nebo jiným širokopásmovým zesilovačem. Odstup rušivých signálu na výstupu je větší než 58 dB. Procesor se nastavuje systémovým programátorem SPI-300. Konverze může být provedena v rámci celého TV pásma (47 .. 860 MHz). TPC-010 lze použít jako konvertor (vstupní a výstupní kanál je jiný) nebo procesor (vstupní a výstupní kanál je stejný), v takovém případě pracuje jako vysoce selektivní kanálová propust. Umožňuje zpracovat pouze digitální signál přičemž v průběhu konverze dochází pouze k minimální degradaci kvality signálu. Procesor TPC je součástí hlavní stanice ClassA.

Více o kanálových procesorech zde.
Celkový přehled všech komponentů hlavní stanice IKUSI ClassA.

Technické parametry

vzdálená správa: ano (IKUSUB)
typ aplikace: DVB-T, DVB-C
vstupní kanál v kmitočtovém rozsahu: 45 - 862 MHz
výstupní kanál v kmitočtovém rozsahu: 45 - 862 MHz
kmitočtový krok ladění: 0,5 MHz
vstupní úroveň: 40 - 80 dBµV
nastavení offsetu: ± 125/250/375/500 Khz
šumové číslo: < 9 dB (pří vstupní úrovni < 70 dBµV)
šířka pásma SAW filtru pro -3 dB: 6,875 ( pro kanál 7 MHz), 7,850 (pro kanál 8 MHz)
selektivita pro 7 MHz kanál: > 9 dB (fc ± 3,75 MHz), > 70 dB (fc ± 4,75 MHz)
nastavení výstupní úrovně: 55 - 70 dBµV
útlum výstupní smyčky: 1 dB
celkové skupinové zpoždění: 2 µs (typ)
kolísání skupinového zpoždění: < ± 40 ns
potlačení rušivých signálů v pásmu: < -58 dBc
fázový šum výstupního kanálu: < -92 dBc/Hz (procesor), < -70 dBc/Hz (konvertor)
širokopásmový šum (v pásmu 5 MHz): < -75 dBc
konektor RF vstupu: 1x F-konektor
konektor RF výstupu: 2x F-konektor
programování: SPI-300 ( RS-232 / DB-9)
sběrnice IKUSUB: ano
napájení: + 12V DC (ze zdroje CFP-500 nebo CFP-700)
spotřeba: 590 mA
pracovní teplota: 0... +45°C
rozměr: 230 x 195 x 32 mm
hmotnost: 1 kg
