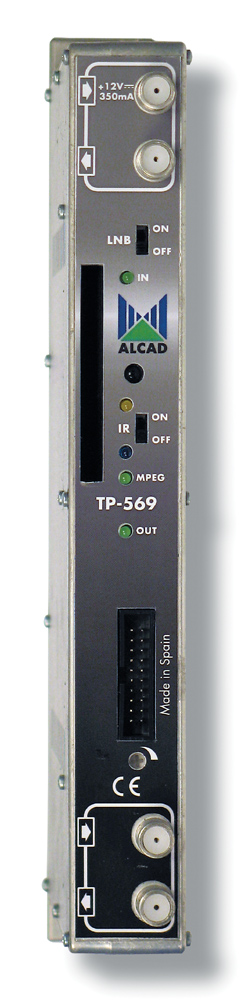

TP-569_ DVB-S přijímač s CI slotem, VSB stereo BG modulátor

Popis produktu

Multistandartní skupinový satelitní přijímač TP-569 je součástí hlavní stanice ALCAD série 905/912. TP-569 je určen pro příjem scramblovaných satelitních digitálních programů a jejich VSB modulaci do TV pásma 46 až 894 MHz. Výstupní modulátor s SAW filtrem umožňuje provoz ve standardech CCIR BG STEREO, OIRT DK STEREO a I MONO. TP-569 je plně kompatibilní s dalšími prvky hlavní stanice ALCAD série 905/912. Lze jej přímo kombinovat s pozemními digitálními přijímači TO-559 a modulátory MS-551 a pomocí redukce LA-100 nebo LA-102 s kanálovými zesilovači řad ZG a ZP. Přijímač se programuje programátorem PS-003 a PS-011.

Přehled komponentů hlavní stanice ALCAD zde.                                                      Technologie převodu DVB-S do analogu.

Technické parametry

vstupní frekvence: 920 - 2150 MHz
krok ladění: 1 MHz
rozsah vstupní úrovně: 38 - 83 dBµV
napájení LNB: +12V / 350 mA max.
symbolová rychlost: 1 - 45 Mb/s
FEC: auto, 1/2, 2/3, 3/4, 5/6, 7/8
výstupní frekvence: 46 - 894 MHz
krok ladění výst. frek.: 0,25 MHz
modulace: VSB
výstupní úroveň: 85 ± 2 dB
rozsah regulace výstupu: 15 dB
poměr signál/šum: > 60 dB
útlum vstupní/výstupní smyčky: 0,9 ± 0,1 dB
napájení: +3,3V / 530 mA, +5,2 V / 300mA+CAM, +12V / 110 mA+LNB (ze zdroje FA-310/312)/(from a power supply unit FA-310/312)
CAM vstup: CI slot (EN 50221)
programování: PS-003, PS-011
konektory: F-konektor (F-connector)
provozní teplota okolí: -10°C až +45°C / 55°C (bez ventilátoru / s ventilátorem) / (without ventilator/with ventilator)
teplota uvnitř zařízení: -10°C až +65°C
stupeň krytí: IP30
rozměr: 256 x 130 x 40 mm
hmotnost: 1,16 kg
