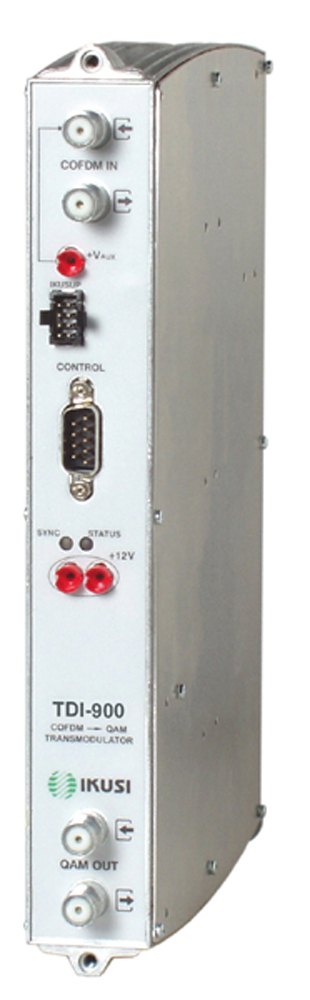

TDI-900_ DVB-T/ DVB-C transmodulátor, IKUSUB

Popis produktu

Transmodulátor COFDM/QAM IKUSI TDI-900 je součástí modulového systému IKUSI ClassA.TDI-900 je vybaven pokročilou editací transportního toku. Tato funkce umožňuje blokaci (vypínání) jednotlivých programů nebo služeb, přičemž blokace může být na úrovni programů, služeb nebo PID. Programování se provádí místně pomocí systémového programátoru SPI-300 nebo vzdáleně (přes LAN nebo GSM) s využitím řídícího modulu HMS-120. Vstup COFDM. Výstup DVB-C. Nastavení programátorem SPI-300 nebo vzdáleně pomocí řídícího modulu HMS-120. Pokročilá editace transportního toku (zapínání/vypínání jednotlivých programů nebo služeb). Napájení zdrojem +12V (CFP-500, CFP-507 nebo CFP-700). Montáž do rámu na zeď BAS-700 nebo na rám do 19" skříně SMR-601. Kompatibilita s ostatními prvky hlavní stanice IKUSI ClassA

Více o transmodulaci do DVB-C zde.
Celkový přehled všech komponentů hlavní stanice IKUSI ClassA.

Technické parametry

vzdálená správa: ano
editace transportního toku (TS processing): ano
------------------------------------------ COFDM VSTUP ---------------: -----------------
kmitočtový rozsah: 174-230, 470-862 MHz
šířka pásma: 7 MHz, 8 MHz
mód: 2K, 8K
konstelace: QPSK, 16QAM, 64QAM
vstupní úroveň (64QAM, code rate 2/3): 35 ... 100 dBµV
útlum vstupní smyčky: 0,5 ± 1 dB
ochranný interval: 1/4, 1/8, 1/16, 1/32
------------------------------------- QAM REMODULACE---------------: -----------------
volitelná konstelace: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
MER: > 40 dB
výstupní symbolová rychlost: 1 - 8 MS/s
------------------------------------------ QAM VÝSTUP -----------------: -------------------
nastavitelný výstupní kanál v pásmu: 47 - 862 MHz
nastavitelná výstupní úroveň: 65 - 80 dBµV
kmitočtová stabilita: < ± 10 ppm
útlum výstupní smyčky: 1,1 dB
potlačení rušivých signálů v pásmu: < -50 dBc
širokopásmový šum v kanále (8 MHz): < -75 dBc
------------------------------------------ OBECNÉ ---------------------: -----------------
RF vstup/výstup: 2x F-konektor
programování: SPI-300 ( RS-232 / DB-9)
sběrnice IKUSUB: ano
napájení: + 12V DC (ze zdroje CFP-500 nebo CFP-700)
spotřeba: 600 mA
pracovní teplota: 0... +45°C
rozměr: 230 x 195 x 32 mm
hmotnost: 1 kg
