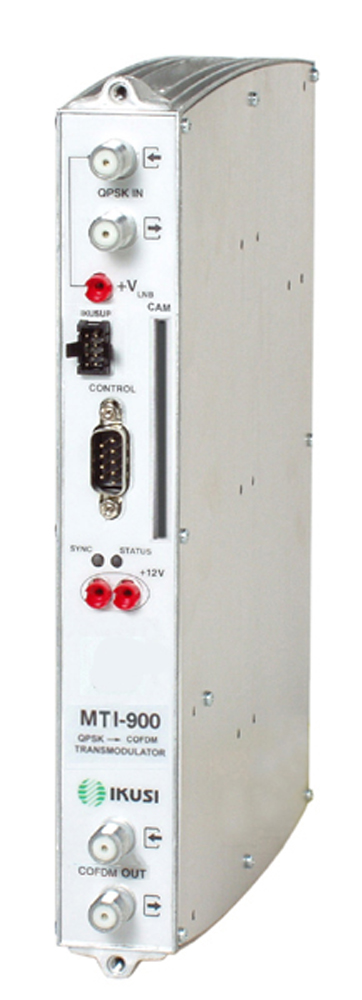

MTI-900_ DVB-S, S2/ DVB-T transmodulátor, CI

Popis produktu

Transmodulátor IKUSI MTI-900 je součástí modulového systému IKUSI ClassA. MTI-900 je vybaven CI rozhraním pro zpracování kódovaných programů a pokročilou editací transportního toku. Tato funkce umožňuje blokaci (vypínání) jednotlivých programů nebo služeb a CA, přičemž blokace může být na úrovni programů, služeb nebo PID a na úrovni podmíněného přístupu. Programování se provádí místně pomocí systémového programátoru SPI-300 nebo vzdáleně (přes LAN nebo GSM) s využitím řídícího modulu HMS-120. Vstup DVB-S a DVB-S2. Nastavení programátorem SPI-300 nebo vzdáleně pomocí řídícího modulu HMS-120. Pokročilá editace transportního toku (zapínání/vypínání jednotlivých programů nebo služeb). Napájení zdrojem +12V (CFP-500, CFP-507 nebo CFP-700). Montáž do rámu na zeď BAS-700 nebo na rám do 19" skříně SMR-601. Kompatibilita s ostatními prvky hlavní stanice IKUSI ClassA

Více o transmodulaci z DVB-S,S2 do DVB-T zde.
Celkový přehled všech komponentů hlavní stanice IKUSI ClassA.

Technické parametry

příjem: DVB-S (QPSK), DVB-S2 (8PSK)
pokročilá editace transportního toku: ano
počet podporovaných kódovaných programů: zavisí na CAM modulu
---------------------------------------- QPSK/8PSK VSTUP -------------: -----------------
kmitočtový rozsah: 950 - 2450 MHz
vstupní úroveň pro DVB-S: -65 ... -25 dBm
vstupní úroveň pro DVB-S2: -70 ... -25 dBm
útlum vstupní smyčky: 0 ± 1 dB
rozsah AFC: ± 5 MHz
symbol rate pro DVB-S: 2 ... 45 MS/s
symbol rate pro DVB-S2: 10 ... 30 MS/s
--------------------------------------- COFDM VÝSTUP -----------------: ------------------
konstelace: QPSK, 16QAM, 64QAM
code rate: 1/2, 2/3, 3/4, 5/6, 7/8
ochranný interval: 1/4, 1/8, 1/16, 1/32
MER: > 38 dB (typ)
výstupní kanál v pásmu: 47 - 862 MHz
šířka pásma: 5 MHz (DVB-H), 6 MHz, 7 MHz, 8 MHz
nastavitelná výstupní úroveň: 65 - 80 dBµV
------------------------------------------ OBECNÉ ---------------------: -----------------
napájení: + 12V DC (ze zdroje CFP-500 nebo CFP-700)
CAM vstup: slot (EN 50221)
spotřeba: 740 mA (včetně CAM modulu)
pracovní teplota: 0... +45°C
IKUSUB bus konektor: 2x 4-pin socket
rozměr: 230 x 195 x 32 mm
hmotnost: 1 kg
