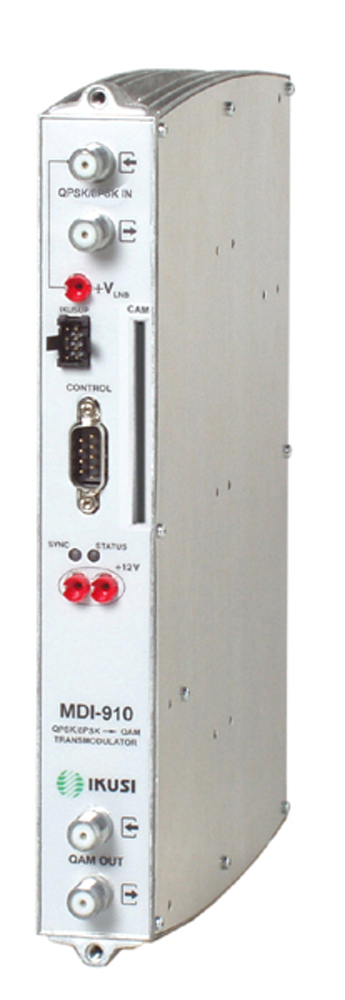

MDI-910_ DVB-S, S2/ DVB-C transmodulátor, IKUSUB

Popis produktu

Transmodulátor xPSK/QAM IKUSI MDI-910 je součástí modulového systému IKUSI ClassA. MDI-910 je vybaven CI rozhraním pro zpracování kódovaných programů a pokročilou editací transportního toku. Tato funkce umožňuje blokaci (vypínání) jednotlivých programů nebo služeb a CA, přičemž blokace může být na úrovni programů, služeb nebo PID a na úrovni podmíněného přístupu. Programování se provádí místně pomocí systémového programátoru SPI-300 nebo vzdáleně (přes LAN nebo GSM) s využitím řídícího modulu HMS-120. Vstup DVB-S a DVB-S2. Výstup DVB-C. Nastavení programátorem SPI-300 nebo vzdáleně pomocí řídícího modulu HMS-120 Pokročilá editace transportního toku (zapínání/vypínání jednotlivých programů nebo služeb). Napájení zdrojem +12V (CFP-500, CFP-507 nebo CFP-700) Montáž do rámu na zeď BAS-700 nebo na rám do 19" skříně SMR-601. Kompatibilita s ostatními prvky hlavní stanice IKUSI ClassA

Více o transmodulaci do DVB-C zde.
Celkový přehled všech komponentů hlavní stanice IKUSI ClassA.

Technické parametry

příjem: DVB-S (QPSK), DVB-S2 (8PSK)
pokročilá editace transportního toku: ano
počet podporovaných kódovaných programů: zavisí na CAM modulu
---------------------------------------- QPSK/8PSK VSTUP -------------: -----------------
kmitočtový rozsah: 950 - 2150 MHz
vstupní úroveň pro DVB-S: -65 ... -25 dBm
vstupní úroveň pro DVB-S2: -70 ... -25 dBm
útlum vstupní smyčky: 0 ± 1 dB
rozsah AFC: ± 5 MHz
symbol rate pro DVB-S: 2 ... 45 MS/s
symbol rate pro DVB-S2: 10 ... 30 MS/s
------------------------------------- QAM REMODULACE---------------: -----------------
volitelná konstelace: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
MER: > 40 dB
výstupní symbolová rychlost: 1 - 8 MS/s
------------------------------------------ QAM VÝSTUP -----------------: -------------------
nastavitelný výstupní kanál v pásmu: 47 - 862 MHz
šířka pásma: 5 MHz (DVB-H), 6 MHz, 7 MHz, 8 MHz
nastavitelná výstupní úroveň: 65 - 80 dBµV
kmitočtová stabilita: < ± 10 ppm
útlum výstupní smyčky: 1,1 dB
potlačení rušivých signálů v pásmu: < -50 dBc
širokopásmový šum v kanále (8 MHz): < -75 dBc
------------------------------------------ OBECNÉ ---------------------: -----------------
napájení: + 12V DC (ze zdroje CFP-500 nebo CFP-700)
CAM vstup: slot (EN 50221)
spotřeba: 910 mA (včetně CAM modulu)
pracovní teplota: 0... +45°C
konfigurace a programování: SPI-300 (RS-232 / DB-9)
IKUSUB bus konektor: 2x 4-pin socket
rozměr: 230 x 195 x 32 mm
hmotnost: 1 kg
