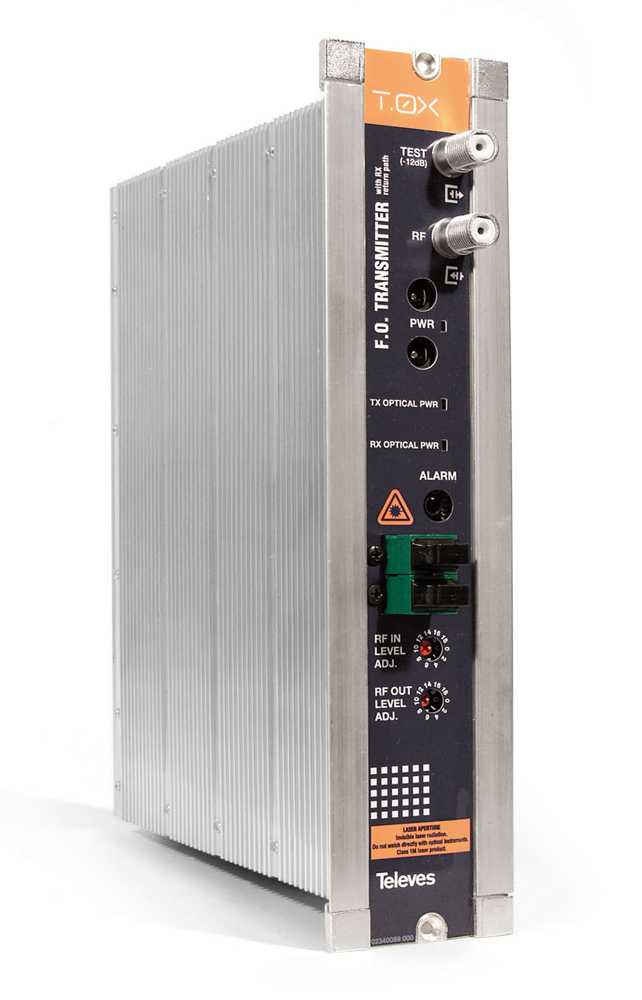

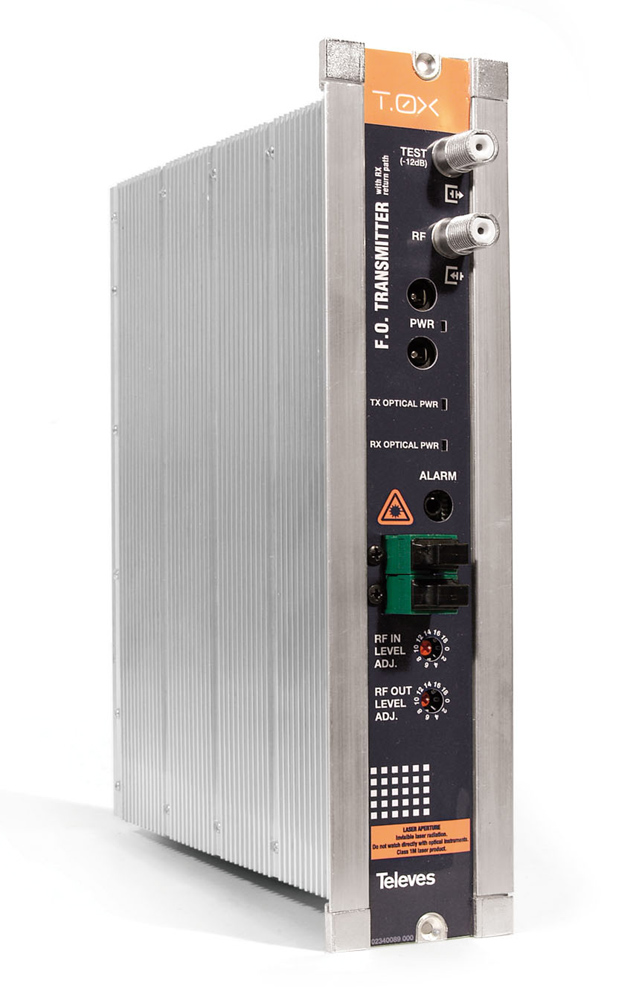

2334 _ optický vysílač 4 mW, zpětný kanál, řada TOX

Popis produktu

Ref. 2334 je TV/SAT-IF optický vysílač s optickým výkonem 4 mW pracující s vlnovou délkou 1310 nm. Součástí vysílače je optický přijímač zpětného kanálu.Vysílač umožňuje distribuci pozemních a satelitních IF signálů (analogových i digitálních) pomocí single mód optického kabelu až na vzdálenost do 10 km (při zapojení point to point). Ideální pro instalace větších rozvodů jako jsou velké STA, rezidenční čtvrti nebo hotelové komplexy. Je kompatibilní pro PAL, SECAM, NTSC, FM, DVB-S, DVB-T, DVB-C. Optický vysílač má alarmový výstup.

Technické parametry

------------------------------------------ vstup -------------------------: -----------------
vstup: 87-2150 MHz
max. vstupní úroveň (DIN 45004B): 102 dBµV
rozsah regulace vstupní úrovně: 0-18 dB
tlumení odrazu na vstupu: >10 dB
impedance: 75 Ohm
---------- zpětný kanál ----------: .
vlnová délka vstupního přijímače zpět.kanálu: 1200-1600 nm
max. přijímaný optický výkon: 3 dBm
konektor optického vstupu: SC/APC 8°
------------------------------------------ výstup -----------------------: -----------------
optický výstupní výkon: 4 mW (6 dBm)
vlnová délka: 1310 nm
konektor optického výstupu: SC/APC 8°
---------- zpětný kanál ------------: .
výstup zpětného kanálu: 1-65 MHz
výstupní úroveň (DIN 45004B): 112 dBµV
rozsah regulace výstupní úrovně: 0-18 dB
tlumení odrazu na výtupu: >12 dB
------------------------------------------ OBECNÉ ---------------------: -----------------
napájení: 12-24 V DC (ze zdroje 5629)
spotřeba: 160 mA
stupeň krytí: IP 20
rozměr: 220 x 170 x 50 mm
hmotnost: 1 kg
